Характеристики KRL 40-250/269-2/15

KRL 40-250/269-2/15 Kordis (Кордис) - технические и рабочие характеристики.
Вертикальный с патрубками в линию консольный моноблочный центробежный насос, предназначенный для перекачки воды и нейтральных жидкостей, сходных с водой по химической активности, вязкости и плотности.

Условное обозначение
KRL 40-250/269-2/15 УХЛ3.1, где
- KRL: консольный моноблочный вертикальный с патрубками "в линию";
- 40: диаметр патрубков насоса на входе и выходе, мм;
- 250: диаметр номинальный рабочего колеса, мм;
- 269: диаметр фактический рабочего колеса, мм;
- 2: число полюсов электропривода;
- 15: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Асинхронный электродвигатель, осуществляющий привод электронасосного агрегата KRL 40-250/269-2/15 Kordis (Кордис) с короткозамкнутым ротором и соответствует европейскому стандарту DIN и требованиям CENELEC.
Электродвигатель, монтируемый в насосный агрегат - общепромышленный трехфазный.
Типоразмер электрического привода в насосном агрегате, по европейскому стандарту DIN, 160MB2.

Электродвигатели взрывозащищенные для оснащения электроагрегатов не предусмотрены.

Электроснабжение
- трехфазный переменный ток;
- напряжение сети 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Консольный вертикальный с патрубками в линию моноблочный центробежный насос KRL 40-250/269-2/15 комплектуется только сертифицированным электродвигателем.

Максимальное давление на входе - 0,04 бар.
КПД насосного агрегата максимально - 49,5%.
Максимальное рабочее давление для фланцевых патрубков - 16 кгс/см².

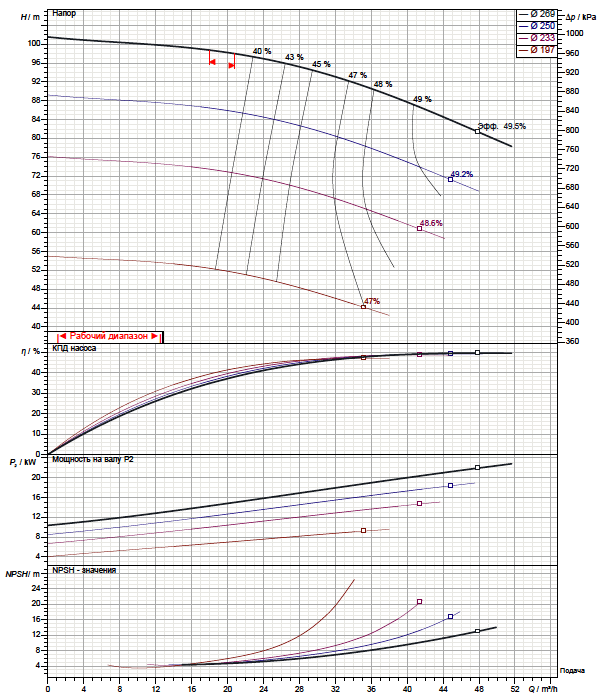

Рабочие характеристики насоса

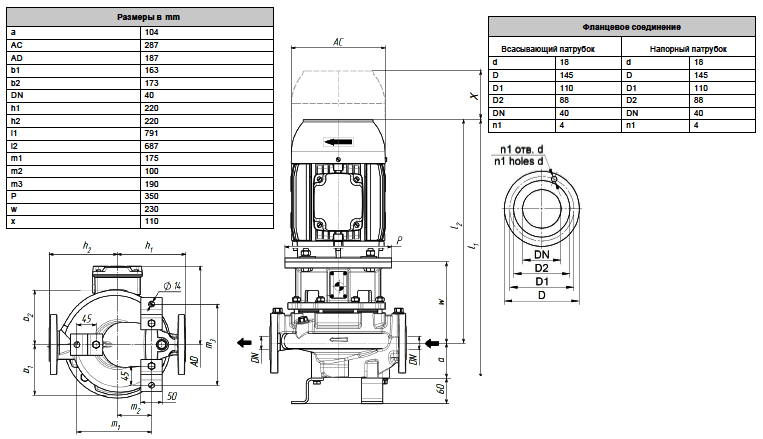

Габаритный чертеж насоса

Габаритные и присоединительные размеры насосного агрегата
