Характеристики KRL 65-160/128-2/5.5

KRL 65-160/128-2/5.5 Kordis - технические и рабочие характеристики.
По своим свойствам, насос модификации Кордис с патрубками в линию - вертикальной конструкции моноблочный, перекачивающий воду и жидкие неагрессивные среды, схожие с водой по плотности, вязкости химической активности.

Условное обозначение
KRL 65-160/128-2/5.5 УХЛ3.1, где
- KRL: консольный моноблочный вертикальный с патрубками в линию;
- 65: диаметр входного и выходного патрубка, мм;
- 160: диаметр номинальный рабочего колеса, мм;
- 128: диаметр рабочего колеса фактический, мм;
- 2: число полюсов электродвигателя;
- 5.5: мощность электрического привода, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Для установки привода в насосный агрегат KRL 65-160/128-2/5.5 Kordis (Кордис) используется с короткозамкнутым ротором трехфазный общепромышленный асинхронный электродвигатель типоразмером 132S2, мощностью 5,5 квт, с частотой вращения вала 2900 оборотов в минуту (в соответствии со стандартом DIN).

В оснащении приводами электроагрегатов, перекачивающих воду, взрывозащищенные электродвигатели не используются.

Электроснабжение
- ток трехфазный переменный;
- сетевое напряжение 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Давление на входе в насос 1,46 бар.
КПД электроагрегата, max 66,3%.
Фланцевые патрубки рассчитаны на давление до 16 кгс/см².

В моноблочный вертикальный с патрубками в линию центробежный насос марки KRL 65-160/128-2/5.5 должен устанавливаться только сертифицированный асинхронный электродвигатель.

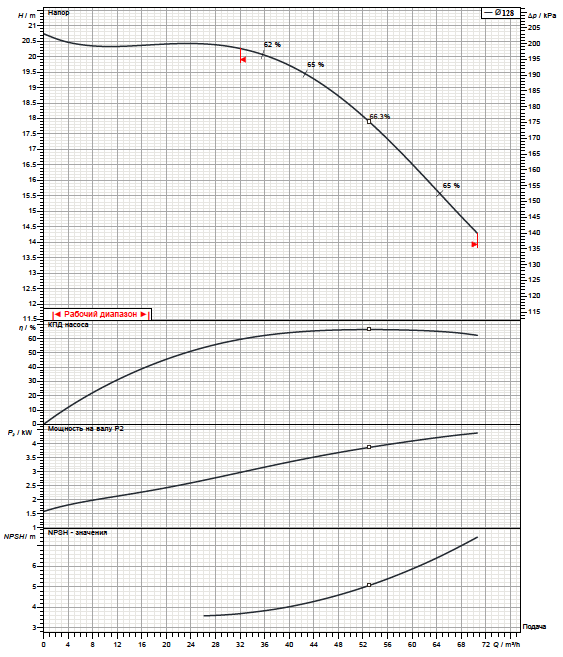

Рабочие характеристики насоса

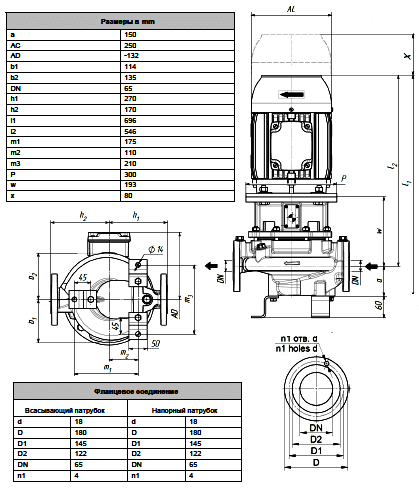

Габаритный чертеж насоса

Габаритные и присоединительные размеры агрегата
