Характеристики KRL 65-160/174-4/2.2

KRL 65-160/174-4/2.2 Kordis KRL 65-160/174-4/2.2 Kordis (Кордис) рабочие и технические характеристики.
Конструктивно - с патрубками в линию консольный моноблочный центробежный насос, перекачивающий воду и неагрессивные жидкости (схожие с водой по вязкости, плотности и химической активности).

Условное обозначение агрегата
KRL 65-160/174-4/2.2 УХЛ3.1, где
- KRL: консольный моноблочный вертикальный с патрубками в линию;
- 65: диаметр входящего и выходящего патрубка, мм;
- 160: диаметр рабочего колеса номинальный, мм;
- 174: диаметр рабочего колеса фактический, мм;
- 4: число полюсов привода;
- 2.2: мощность приводного двигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

В насосном агрегате KRL 65-160/174-4/2.2 Kordis (Кордис) в качестве привода используется электродвигатель общепромышленного назначения, соответствующий общеевропейскому стандарту DIN и нормам CENELEC.
Тип электрического двигателя - трехфазный короткозамкнутым ротором асинхронный электродвигатель.
Типоразмер электродвигателя, в электронасосном агрегате - 100LA4.

Взрывозащищенные электродвигатели для оснащения насосных электроагрегатов не предусмотрены.

Электроснабжение
- трехфазный переменный ток;
- напряжение сети380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
ДКЗ
м
KRL 65-160/174-4/2.2 36
20,71-47,7
8,2
9,2-6,15
2,2*1430 1,8

Патрубки насоса фланцевые, рассчитанные на давление до 16 кгс/см².
КПД насосного электроагрегата максимальный 67,4%.
Допускаемый кавитационный запас (ДКЗ) не более 1,8 м.

Насос модификации KRL 65-160/174-4/2.2 должен оснащаться только сертифицированным электродвигателем.

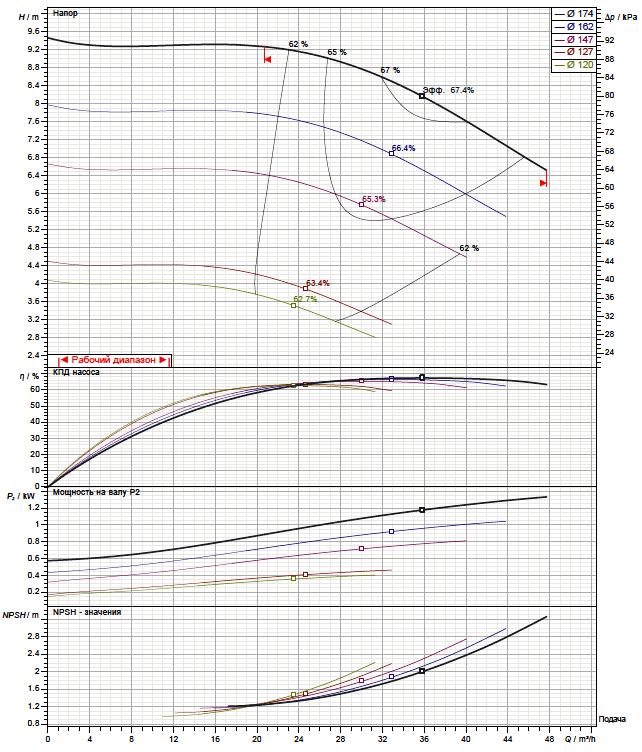

Рабочие характеристики насоса

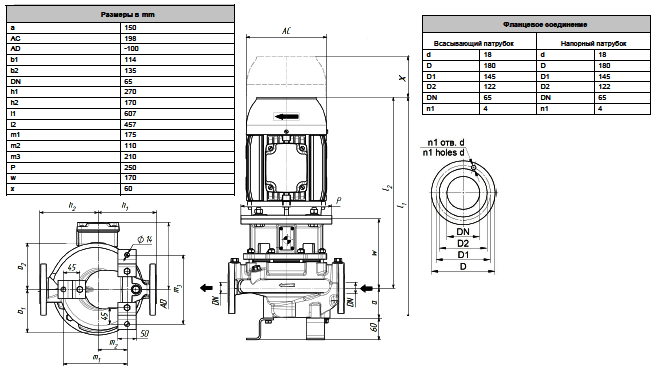

Габаритный чертеж насоса

Габаритные и присоединительные размеры агрегата
