Характеристики KRL 80-160/174-2/15

Технические характеристики KRL 80-160/174-2/15 Kordis (Кордис).
Насосы вертикальные консольные моноблочные с патрубками в линию для подачи воды и жидкостей, сходных с водой по химической активности, вязкости, плотности.

Условное обозначение
KRL 80-160/174-2/15 УХЛ3.1, где
- KRL: консольный моноблочный вертикальный "в линию";
- 80: диаметр патрубков насоса на входе и выходе, мм;
- 160: диаметр номинальный рабочего колеса, мм;
- 174: диаметр фактический рабочего колеса, мм;
- 2: число полюсов в электродвигателе;
- 15: мощность электропривода, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

В электроагрегат KRL 80-160/174-2/15 Kordis (Кордис) монтируется общепромышленного исполнения и общеевропейского стандарта DIN электродвигатель.
Тип электрического двигателя - с короткозамкнутым ротором трехфазный асинхронный электродвигатель.
Электроприводы, монтируемые в насосные электроагрегаты по европейскому стандарту DIN 160МВ2.

Для оснащения насосных агрегатов взрывозащищенные электродвигатели не предусмотрены.

Электропитание
- ток переменный трехфазный;
- напряжение сети 380 В;
-частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Максимальный КПД насосного агрегата 71,9%.
Фланцевые патрубки, рассчитанные на рабочее давление не более 16 кгс/см².
Допускаемый кавитационный запас (ДКЗ) не превышает 9 м.

В агрегаты KRL 80-160/174-2/15 должны монтироваться только сертифицированные электродвигатели.

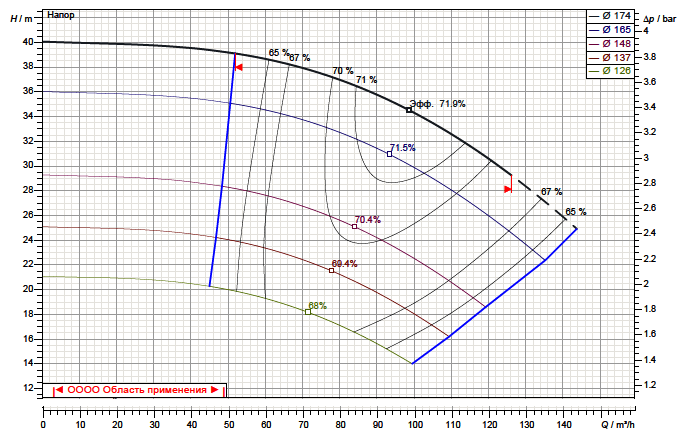

Рабочие характеристики насоса

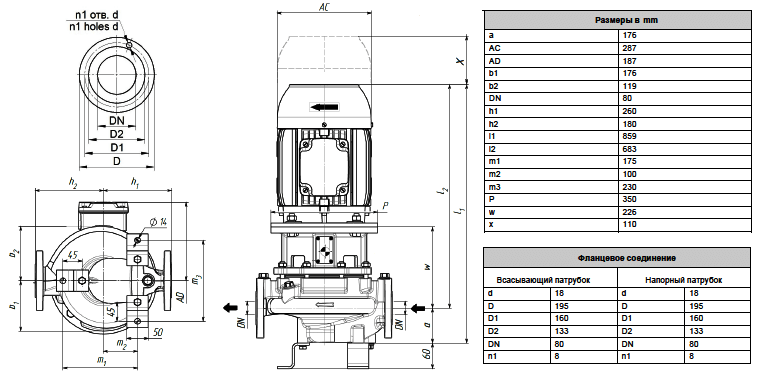

Габаритный чертеж насоса

Габаритные и присоединительные размеры агрегата
