Характеристики KRL 80-210/193-2/18.5

KRL 80-210/193-2/18.5 Kordis Кордис KRL 80-210/193-2/18.5 - рабочие и технические характеристики насоса.
Моноблочный с патрубками в линию вертикальный центробежный насос типа Kordis используется для перекачивания воды и неагрессивных жидкостей, схожих с водой по химической активности, вязкости, плотности.

Условное обозначение
KRL 80-210/193-2/18.5 УХЛ3.1, где
- KRL: консольный моноблочный вертикальный в линию;
- 80: диаметр патрубка на входе и выходе насоса, мм;
- 210: диаметр номинальный рабочего колеса, мм;
- 193: фактический диаметр рабочего колеса, мм;
- 2: количество полюсов приводного двигателя;
- 18.5: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Привод насосного агрегата KRL 80-210/193-2/18.5 Kordis осуществляет трехфазный с короткозамкнутым ротором общепромышленный асинхронный электродвигатель (типоразмер 160L2), мощностью 18,5 квт, 2920 оборотов в минуту, соответствующий норме общеевропейского стандарта DIN.

В оснащении приводами электроагрегатов данного вида взрывозащищенные электродвигатели не участвуют.

Электроснабжение
- переменный трехфазный ток;
- напряжение сети 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Кордис

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
Ток
А
KRL 80-210/193-2/18.5 115
46-152
41,5
48,9-34
18,5*2920 35,1

Максимальное КПД электронасосного агрегата - 74%.
Давление на входе в насос, max - 10,7 бар.
Рабочее давление для фланцевых патрубков, max - 16 кгс/см².

В центробежный моноблочный консольного типа с патрубками в линию насос типа KRL 80-210/193-2/18.5 Кордис должен устанавливаться только асинхронный сертифицированный электродвигатель.

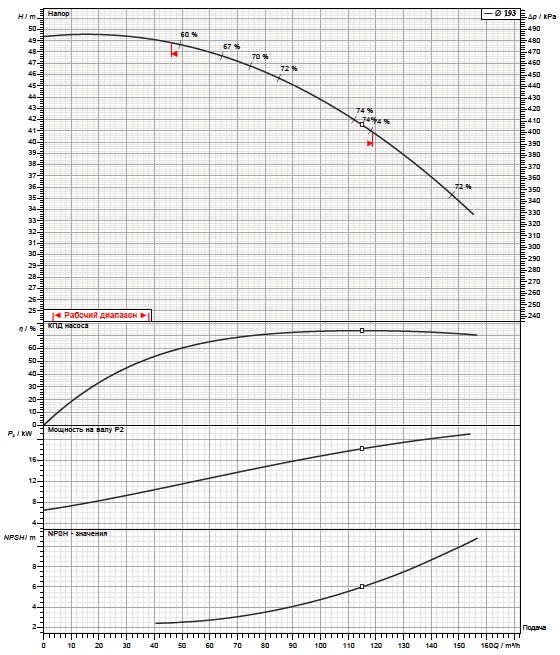

Рабочие характеристики насоса

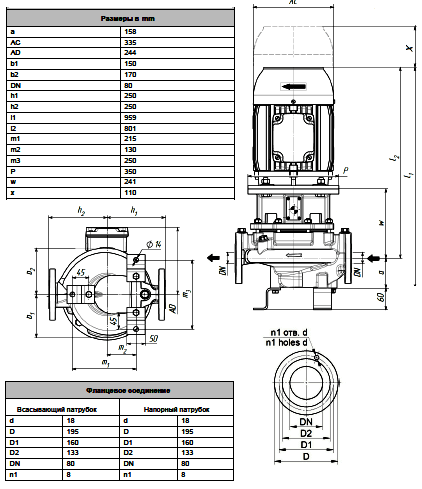

Габаритный чертеж насоса

Габаритные и присоединительные размеры агрегата
