Характеристики KRL 80-250/232-4/5.5

KRL 80-250/232-4/5.5 Кордис - технические и рабочие характеристики насоса.
По устройству насос с патрубками в линию Kordis - консольного типа центробежный вертикальный моноблочный, перекачивающий воду и различные жидкие среды, схожие с водой по плотности, вязкости и химической активности.

Условное обозначение
KRL 80-250/232-4/5.5 УХЛ3.1, где
- KRL: консольный моноблочный вертикальный патрубки в линию;
- 80: диаметр входящего и напорного патрубка, мм;
- 250: диаметр номинальный рабочего колеса, мм;
- 260: диаметр фактический рабочего колеса, мм;
- 4: число полюсов электрического двигателя;
- 5.5: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Для обеспечения привода KRL 80-250/232-4/5.5 Kordis в электронасос монтируется асинхронный электродвигатель, мощностью, соответствующей норме европейского стандарта DIN.
Привод для насосного агрегата - общепромышленный электродвигатель типоразмером 132S4 (по DIN).

При монтаже электронасосов с патрубками в линию для перекачивания воды взрывозащищенные электродвигатели не устанавливаются.

Электроснабжение
- трехфазный переменный ток;
- напряжение сети 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Кордис

Максимальное давление на входе в насос - 13,68 бар.
Максимальное рабочее давление для фланцевых патрубков - 16 кгс/см².
КПД насосного электроагрегата, max - 67,2%.

В вертикальный с патрубками в линию моноблочной конструкции центробежный насос типа KRL 80-250/232-4/5.5 должен устанавливаться только асинхронный сертифицированный электродвигатель.

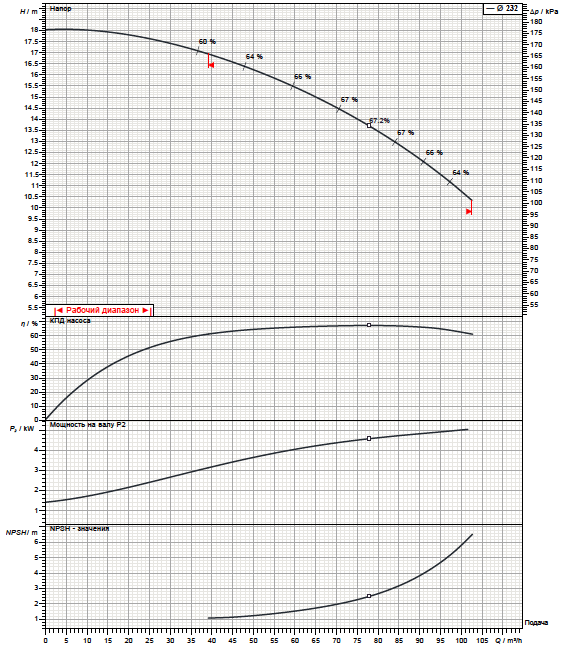

Рабочие характеристики насоса

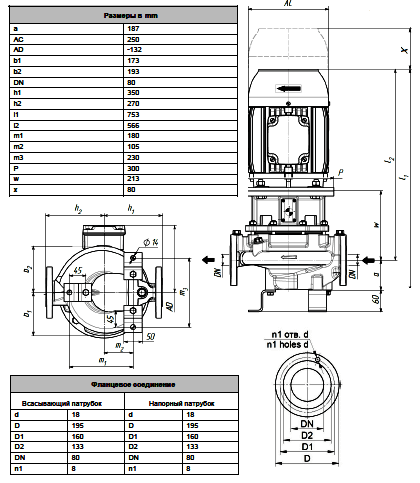

Габаритный чертеж насоса

Габаритные и присоединительные размеры агрегата
