Характеристики KRM 100-80-160/174-2/30

KRM 100-80-160/174-2/30 Кордис - рабочие и технические характеристики насоса.
С осевым входом консольный горизонтальный моноблочный центробежный насос типа Kordis, перекачивающий воду и жидкости с неагрессивными свойствами, схожие с водой по свойствам по химической активности, плотности и вязкости.

Условное обозначение
KRM 100-80-160/174-2/30 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный насос;
- 100: диаметр патрубка на выходе, мм;
- 80: диаметр патрубка напорного, мм;
- 160: диаметр номинальный рабочего колеса, мм;
- 174: диаметр фактический рабочего колеса, мм;
- 2: количество полюсов электропривода;
- 30: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Электродвигатель, устанавливаемый в качестве привода насоса KRM 100-80-160/174-2/30 Кордис, общепромышленный асинхронный трехфазный с короткозамкнутым ротором, типоразмером, в соответствии с нормой европейского стандарта DIN, 200LA2 (30 квт).

Взрывозащищенные электродвигатели для комплектации насосов типа Kordis, используемых для перекачивания воды, не применяются.

Электроподключение
- ток трехфазный переменный;
- сетевое напряжение 380 В;
- частота тока.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Максимальный КПД электронасосного агрегата 86%.
Фланцевые патрубки насоса рассчитаны на давление 16 кгс/см².
ДКЗ (допускаемый кавитационный запас) не должен превышать 6,3 м.

В консольного типа одноступенчатый моноблочный центробежный насос KRM 100-80-160/174-2/30, для обеспечения привода, должен монтироваться только общепромышленный сертифицированный трехфазный асинхронный электродвигатель.

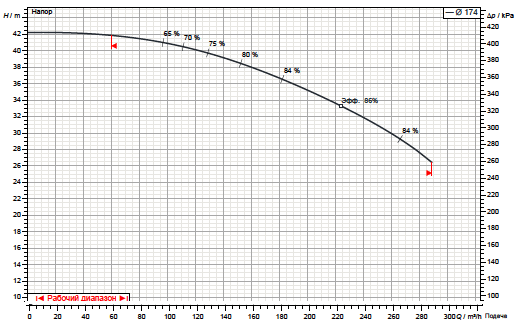

Рабочие характеристики насоса

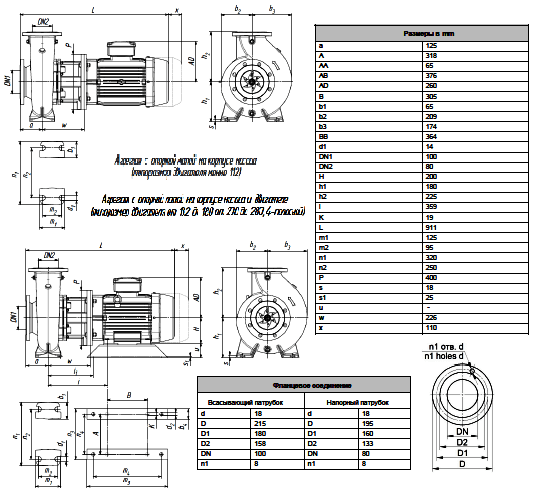

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
