Характеристики KRM 100-80-160/174-4/3

Kordis (Кордис) KRM 100-80-160/174-4/3 - технические и рабочие характеристики.
Насос, по устройству моноблочный центробежный консольной конструкции, с осевым вводом одноступенчатый, перекачивающий воду и различные неагрессивные жидкости, сходные по свойствам (плотности, вязкости, химической активности) с водой.

Условное обозначение
KRM 100-80-160/174-4/3 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный насос;
- 100: диаметр входного патрубка, мм;
- 80: диаметр напорного патрубка, мм;
- 160: номинальный диаметр рабочего колеса, мм;
- 174: фактический диаметр рабочего колеса, мм;
- 4: количество полюсов привода;
- 3: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Консольный моноблочного типа центробежный насос Kordis (Кордис) KRM 100-80-160/174-4/3 в насосном агрегате комплектуется электрическим двигателем, в качестве которого применяется асинхронный с короткозамкнутым ротором трехфазный электродвигатель общепромышленного исполнения.
По норме европейского стандарта DIN, тип электродвигателя - 100LB4.

В оснащении насосных электроагрегатов взрывозащищенные электродвигатели не используются.

Электроснабжение
- переменный трехфазный ток;
- сеть напряжением 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Сила тока в насосном агрегате 6,5А.
Фланцевые патрубки насоса рассчитаны на давление в 16 кгс/см².
Допускаемый кавитационный запас (ДКЗ) не более 1,9 м.

Для оснащения приводом насосного электроагрегата KRM 100-80-160 должен использоваться только сертифицированный асинхронный электродвигатель.

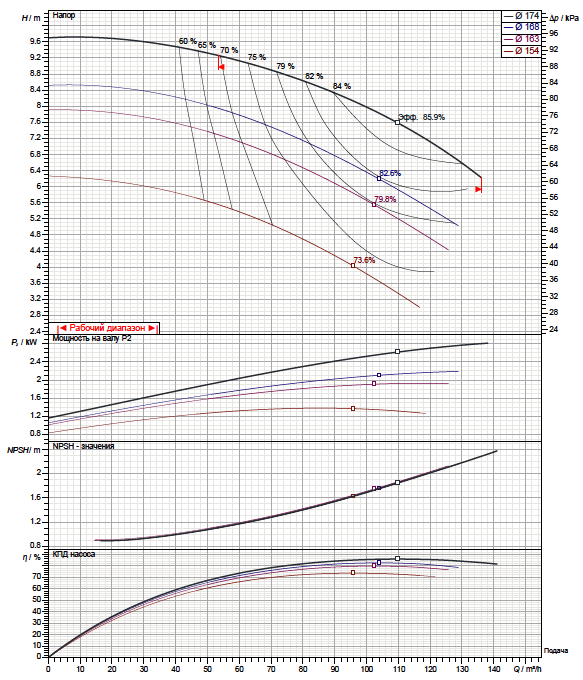

Рабочие характеристики насоса

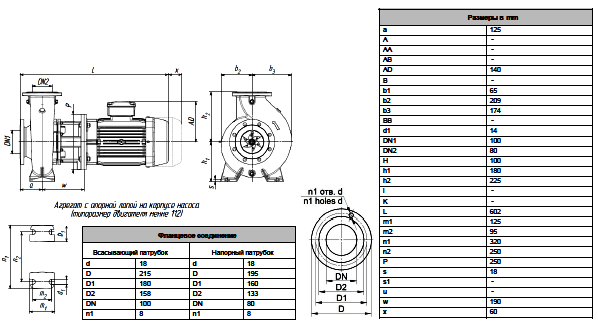

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
