Характеристики KRM 100-80-200/219-2/45

KRM 100-80-200/219-2/45 Kordis Kordis (Кордис) KRM 100-80-200/219-2/45 - рабочие и технические характеристики.
Насос, по своему устройству, консольно-моноблочный с осевым вводом одноступенчатый и используется для перекачивания воды и нейтральных жидких сред, схожих с водой по основным свойствам (вязкость, плотность, химическая активность).

Условное обозначение электронасоса
KRM 100-80-200/219-2/45 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 100: диаметр патрубка на входе, мм;
- 80: диаметр напорного патрубка, мм;
- 200: диаметр номинальный колеса рабочего, мм;
- 219: диаметр фактический колеса рабочего, мм;
- 2: количество полюсов электрического привода;
- 45: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

В насосный агрегат KRM 100-80-200/219-2/45 Kordis (Кордис), для обеспечения привода, устанавливается с короткозамкнутым ротором асинхронный общепромышленный трехфазный электродвигатель.
Тип используемого электропривода в агрегате, в соответствии с нормой европейского стандарта DIN, 225M2.

Взрывозащищенные электродвигатели для монтажа в электронасосные агрегаты не используются.

Электроподключение
- переменный трехфазный ток;
- напряжение сети 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики моноблочных насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
КПД
%
KRM 100-80-200/219-2/45 230
167-292
63
67,8-53
45*2940 84,8

Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
Сила тока в электронасосном агрегате - 71,3А.
ДКЗ (допускаемый кавитационный запас) не более 1,9 м.

В одноступенчатый моноблочной конструкции консольный центробежный насос модификации KRM 100-80-200/219-2/45 должен устанавливаться только сертифицированный асинхронный электродвигатель.

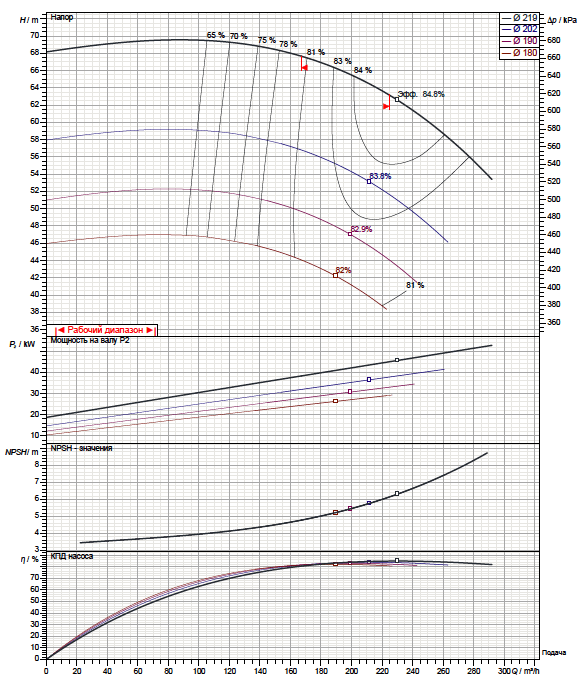

Рабочие характеристики насоса

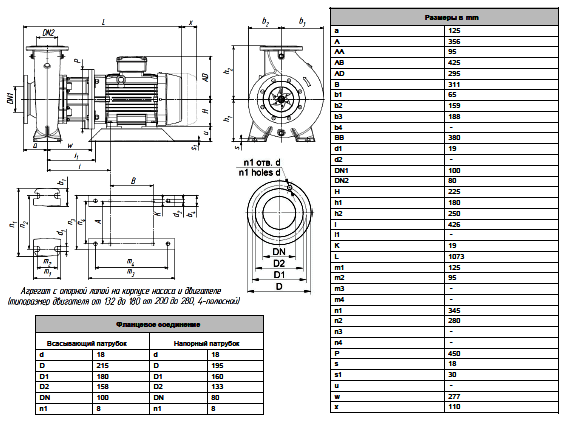

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
