Характеристики KRM 100-80-315/305-4/18.5

KRM 100-80-315/305-4/18.5 Kordis KRM 100-80-315/305-4/18.5 Kordis (Кордис) - технические характеристики.
По своему техническому устройству - моноблочный консольный одноступенчатый центробежный насос, используемый для подачи воды и неагрессивных жидкостей, схожих с водой по химической активности, вязкости и плотности.

Условное обозначение агрегата
KRM 100-80-315/305-4/18.5 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 100: диаметр входящего патрубка, мм;
- 80: диаметр патрубка на выходе, мм;
- 315: диаметр рабочего колеса номинальный, мм;
- 305: диаметр рабочего колеса фактический, мм;
- 4: число полюсов привода;
- 18.5: мощность электрического привода, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Привод насоса KRM 100-80-315/305-4/18.5 Kordis (Кордис) в насосном агрегате обеспечивает с короткозамкнутым ротором трехфазный асинхронный общепромышленного назначения электродвигатель типоразмером 180M4, что соответствует требованиям европейского стандарта DIN.

Взрывозащищенные электродвигатели в комплектации насосных электроагрегатов не используются.

Электроподключение
- трехфазный переменный ток;
- сетевое напряжение 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики моноблочных насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
КПД
%
KRM 100-80-315/305-4/18.5 123
59,7-168
30
33-24
18,5*1450 75,1

Фланцевые патрубки насоса рассчитаны на давление в 16 кгс/см².
ДКЗ (допускаемый кавитационный запас) не более 1,5 м.
Сила тока электронасосного агрегата -34,5А.

Электродвигатель асинхронный, монтируемый в моноблочный горизонтальный одноступенчатый центробежный консольного типа насос KRM 100-80-315/305-4/18.5, должен пройти обязательную сертификацию.

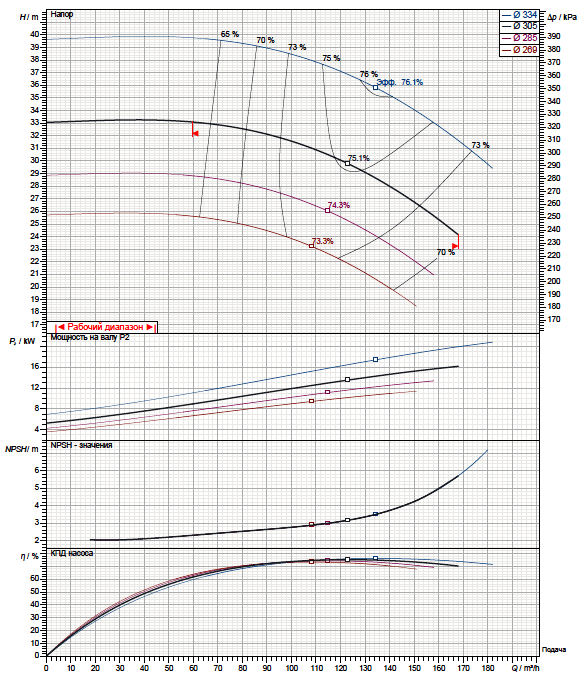

Рабочие характеристики насоса

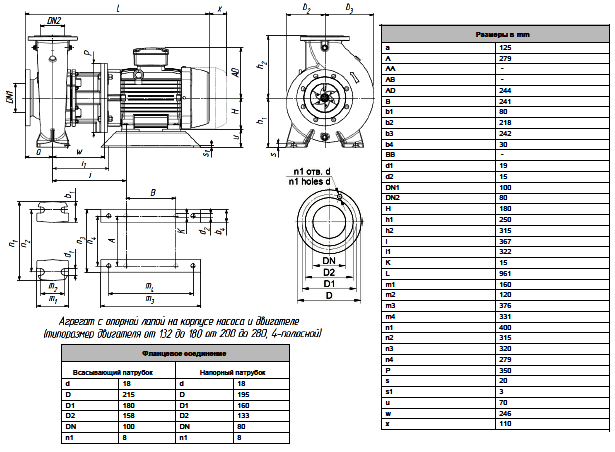

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
