Характеристики KRM 125-100-200/219-4/7.5

KRM 125-100-200/219-4/7.5 Kordis KRM 125-100-200/219-4/7.5 Kordis (Кордис) - технические и рабочие характеристики.
По конструкции насос центробежный консольный моноблочной конструкции с осевым вводом и перекачивает воду и различные неагрессивные жидкие среды, схожие, по химической активности, вязкости и плотности, с водой.

Условное обозначение
KRM 125-100-200/219-4/7.5 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 125: диаметр патрубка на входе, мм;
- 100: диаметр напорного патрубка, мм;
- 200: номинальный диаметр рабочего колеса, мм;
- 219: фактический диаметр рабочего колеса, мм;
- 4: количество полюсов электрического привода;
- 7.5: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

В насосный электроагрегат, для обеспечения приводом насоса KRM 125-100-200/219-4/7.5 Kordis (Кордис), монтируется общепромышленный с короткозамкнутым ротором асинхронный электродвигатель.
Типоразмер монтируемого электродвигателя, по нормами европейского стандарта DIN, 132M4.

Взрывозащищенные электродвигатели в комплектации насосных электроагрегатов приводом не используются.

Электроподключение
- переменный ток трехфазный;
- сеть напряжением 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики моноблочных насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
КПД
%
KRM 125-100-200/219-4/7.5 177
111-219
13
15,7-12
7,5*1430 82,9

ДКЗ (допускаемый кавитационный запас) не превышает 1,6 м.
Фланцевые патрубки, рассчитанные на давление в 16 кгс/см².
Сила тока электроагрегата 16,1А.

В одноступенчатый консольной конструкции моноблочный центробежный насос типа KRM 125-100-200/219-4/7.5 должен устанавливаться только сертифицированный асинхронный трехфазный электродвигатель.

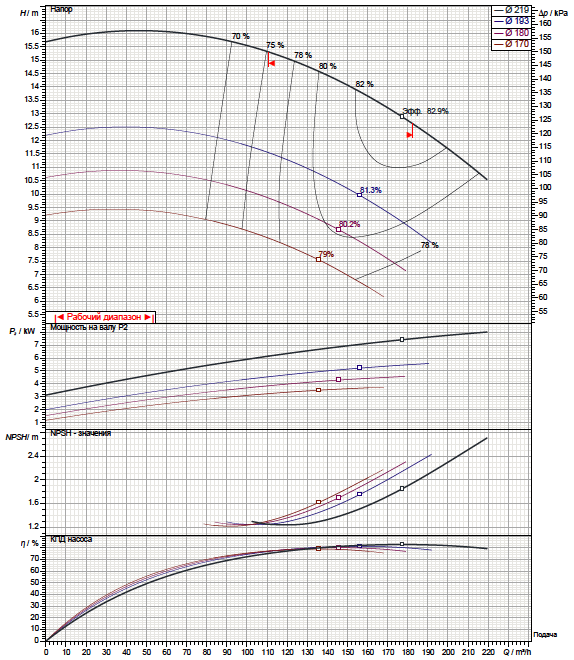

Рабочие характеристики насоса

Габаритный чертеж насоса

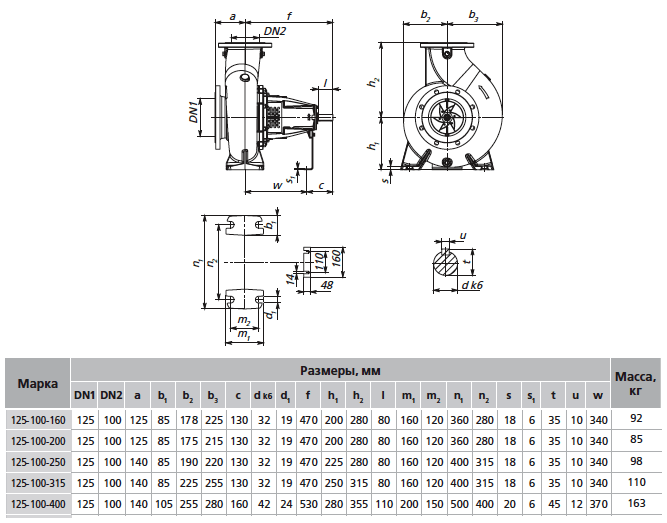

Габаритные и присоединительные размеры насоса

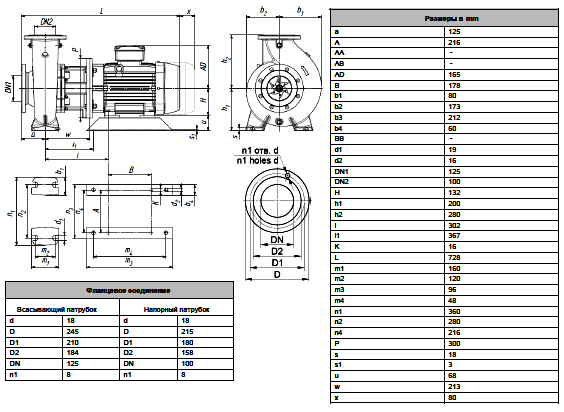

Габаритные и присоединительные размеры агрегата
