Характеристики KRM 150-125-250/269-4/22

KRM 150-125-250/269-4/22 Kordis KRM 150-125-250/269-4/22 Кордис (Kordis) - технические и напорные характеристики.
Насос, по своей конструкции, центробежный моноблочный одноступенчатый и перекачивает воду и жидкости с неагрессивным характером, схожие по своим свойствам с водой (плотность, вязкость, химическая активность).

Условное обозначение
KRM 150-125-250/269-4/22 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 150: диаметр патрубка на входе, мм;
- 125: диаметр напорного патрубка, мм;
- 250: номинальный диаметр колеса рабочего, мм;
- 269: фактический диаметр колеса рабочего, мм;
- 4: количество полюсов электрического привода;
- 22: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Привод насоса в электронасосе KRM 150-125-250/269-4/22 Kordis (Кордис) обеспечивает с короткозамкнутым ротором асинхронный электродвигатель общепромышленного исполнения трехфазный, типоразмером, в соответствии с нормой европейского стандарта DIN, 180L4 (22 квт).

Взрывозащищенные электродвигатели для монтажа в насосные агрегаты этого типа не предусмотрены.

Электроподключение
- переменный трехфазный ток;
- напряжение сети 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики моноблочных насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
КПД
%
KRM 150-125-250/269-4/22 290
196-420
20,5
23,2-13,5
22*1450 86

Фланцевые патрубки рассчитаны на давление в 16 кгс/см².
Сила тока насосного электроагрегата 21,5А.
ДКЗ (допускаемый кавитационный запас) насоса не должен превышать 2,3 м.

Электродвигатель, устанавливаемый в консольного типа одноступенчатой конструкции центробежный насос KRM 150-125-250/269-4/22, должен быть сертифицирован.

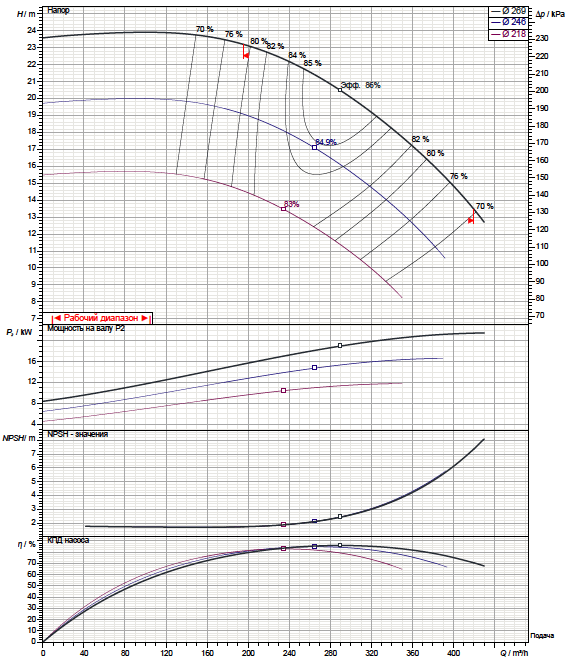

Рабочие характеристики насоса

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

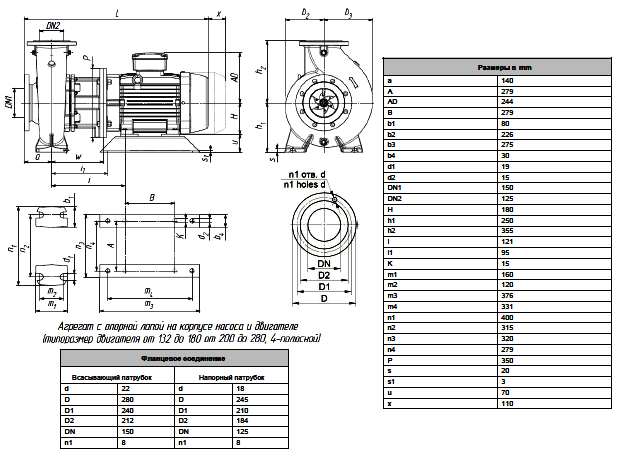

Габаритные и присоединительные размеры агрегата
