Характеристики KRM 150-125-315/270-4/18.5

KRM 150-125-315/270-4/18.5 Kordis Рабочие и технические и характеристики KRM 150-125-315/270-4/18.5 Kordis (Кордис).
Насос, по своему устройству, консольный с осевым вводом центробежный одноступенчатый моноблочной конструкции и используется для перекачивания воды и разных жидкостей, имеющих сходные с водой свойства (химическая активность, плотность и вязкость).

Условное обозначение
KRM 150-125-315/270-4/18.5 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 150: диаметр входящего патрубка, мм;
- 125: диаметр выходного патрубка, мм;
- 315: диаметр рабочего колеса номинальный, мм;
- 306: диаметр рабочего колеса фактический, мм;
- 4: число полюсов электропривода;
- 18.5: мощность электрического двигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Для обеспечения привода насоса, в моноблочный электронасос типа KRM 150-125-315/270-4/18.5 Kordis (Кордис), монтируется трехфазный с короткозамкнутым ротором общепромышленный асинхронный электродвигатель, в соответствии с нормами европейского стандарта DIN, марки 180M4, мощностью 18,5 квт.

В монтаже электронасосных агрегатов взрывозащищенные электродвигатели не применяются.

Электроподключение
- трехфазный переменный ток;
- сеть напряжением 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики моноблочных насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
КПД
%
KRM 150-125-315/270-4/18.5 209
110-267
21,6
25-19
18,5*1450 80,1

Сила тока электронасосного агрегата - 34,5А.
ДКЗ (допускаемый кавитационный запас), не более 1,6 м.
Фланцевые патрубки насоса рассчитаны на давление в 16 кгс/см².

Устанавливаемый в моноблочный горизонтальный центробежный насос консольной конструкции KRM 150-125-315/270-4/18.5 общепромышленный асинхронный электродвигатель должен бать сертифицированным.

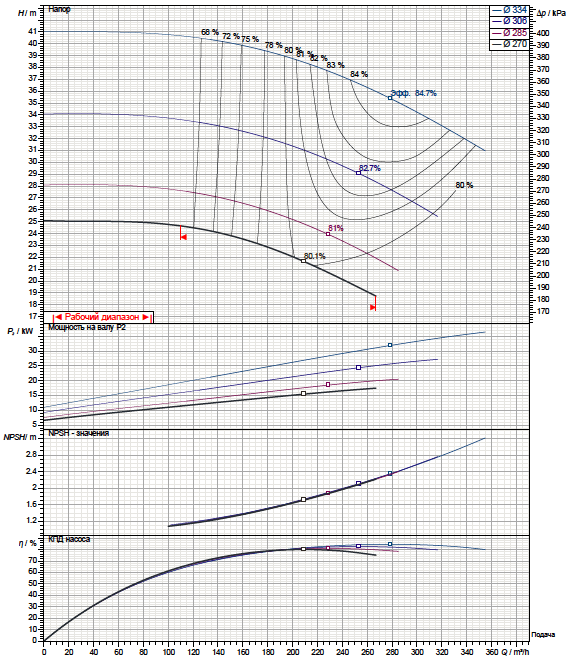

Рабочие характеристики насоса

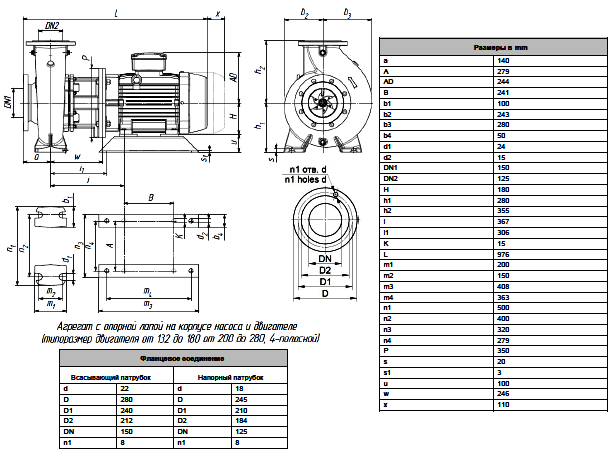

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
