Характеристики KRM 200-150-200/224-4/15

Технические характеристики насосов Kordis (Кордис) KRM 200-150-200/224-4/15.
Насосы предназначены для перекачивания воды и жидких сред, имеющие схожие с водой основные характеристики - химическая активность, вязкость и плотность.

Условное обозначение
KRM 200-150-200/224-4/15 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 200: диаметр патрубка на входе, мм;
- 150: диаметр напорного патрубка, мм;
- 200: диаметр рабочего колеса номинальный, мм;
- 224: диаметр рабочего колеса фактический, мм;
- 4: количество полюсов электродвигателя;
- 15: мощность привода, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

В насосном агрегате, для привода насоса KRM 200-150-200/224-4/15 Kordis (Кордис), монтируется общепромышленный с короткозамкнутым ротором трехфазный асинхронный электродвигатель.
Тип электрического привода в электроагрегате, в соответствии с нормами европейского стандарта DIN, 160L4.

Для комплектации электронасосных агрегатов взрывозащищенные электродвигатели не предусмотрены.

Электропитание
- трехфазный переменный ток;
- сетевое напряжение 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Патрубки фланцевые, рассчитанные на давление в

16 кгс/см².
Максимальный КПД электронасосного агрегата 83%.
Допускаемый кавитационный запас (ДКЗ) не более 3,2 м.

В консольный одноступенчатый моноблочный центробежный насос марки KRM 200-150-200/224-4/15 может монтироваться только сертифицированный электродвигатель.

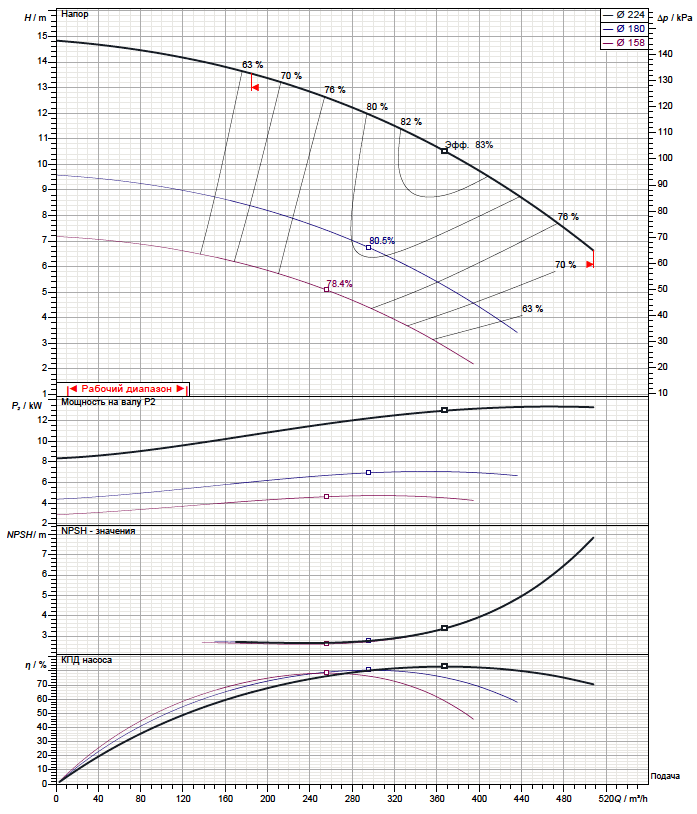

Рабочие характеристики насоса

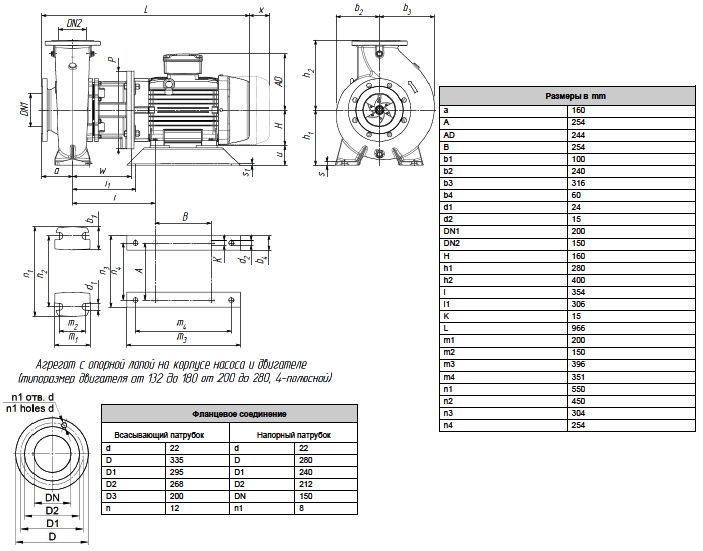

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
