Характеристики KRM 200-150-250/220-4/15

KRM 200-150-250/220-4/15 Kordis KRM 200-150-250/220-4/15 Kordis (Кордис) - технические и рабочие характеристики.
По устройству, консольный одноступенчатый моноблочный центробежный насос с осевым вводом, перекачивающий воду и различные жидкости, схожие с водой по физико-химическим свойствам - плотности, вязкости и химическая активности.

Условное обозначение
KRM 200-150-250/220-4/15 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 200: диаметр входного патрубка, мм;
- 150: диаметр патрубка на выходе, мм;
- 250: диаметр рабочего колеса номинальный, мм;
- 220: фактический диаметр рабочего колеса, мм;
- 4: число полюсов двигателя;
- 15: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

В насос KRM 200-150-250/220-4/15 Kordis (Кордис), для осуществления привода агрегата, монтируется трехфазный с короткозамкнутым ротором асинхронный электродвигатель общепромышленного исполнения.
Типоразмер, устанавливаемого привода в электронасос, по нормами европейского стандарта DIN, 160L4.

Электродвигатели взрывозащищенные в оснащении агрегатов данного вида не используются.

Электроснабжение
- трехфазный переменный ток;
- сетевое напряжение 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики моноблочных насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
КПД
%
KRM 200-150-250/220-4/15 337
210-520
13
15-11,8
15*1450 84,9

Сила тока электронасосного агрегата -31,1А.
ДКЗ (допускаемый кавитационный запас) не более 2,9 м.
Фланцевые патрубки насоса рассчитаны на давление в 16 кгс/см².

Электродвигатель, монтируемый в моноблочный центробежный одноступенчатой конструкции насос типа KRM 200-150-250/220-4/15, должен пройти обязательную сертификацию.

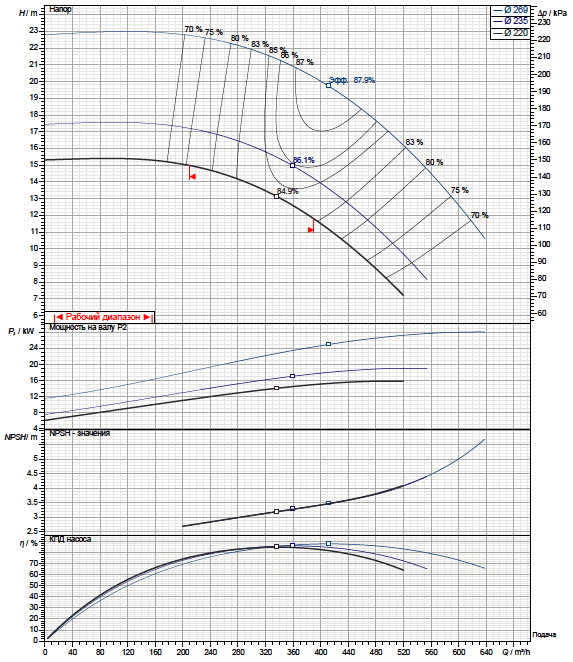

Рабочие характеристики насоса

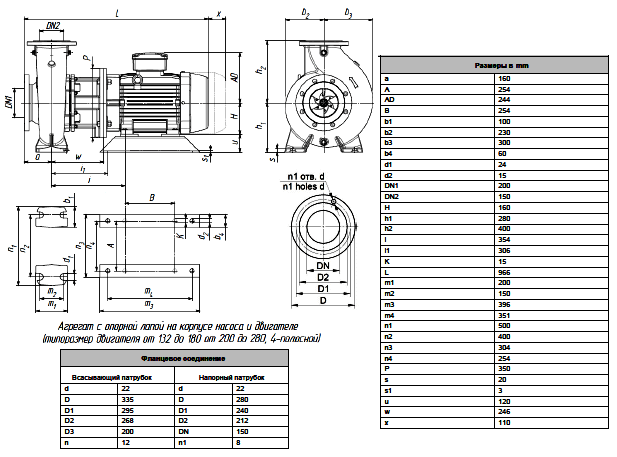

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
