Характеристики KRM 200-150-250/269-4/30

KRM 200-150-250/269-4/30 Kordis KRM 200-150-250/269-4/30 Kordis (Кордис) - технические и рабочие характеристики.
Одноступенчатый консольный моноблочный центробежный насос
перекачивает воду, а также неагрессивные жидкие среды, физические и химические свойства которых (вязкость, плотность и химическая активность), сходны с водой.

Условное обозначение
KRM 200-150-250/269-4/30 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 200: диаметр патрубка входного, мм;
- 150: диаметр патрубка напорного, мм;
- 250: диаметр номинальный рабочего колеса, мм;
- 269: диаметр фактический рабочего колеса, мм;
- 4: количество полюсов электродвигателя;
- 30: мощность приводного электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

В качестве электропривода в насосный агрегат типа KRM 200-150-250/269-4/30 Kordis (Кордис), устанавливается электродвигатель с короткозамкнутым ротором, общепромышленного назначения трехфазный.
По нормами европейского стандарта DIN, тип электропривода в электронасосном агрегате, 200L4.

Взрывозащищенные электродвигатели для комплектования насосных электроагрегатов не предусмотрены.

Электропитание
- переменный трехфазный ток;
- напряжение сети 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики моноблочных насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
Ток
А
KRM 200-150-250/269-4/30 412
265-638
19,7
22,4-10,85
30*1450 55,1

Асинхронный электродвигатель, устанавливаемый в консольный одноступенчатый моноблочный центробежный насос марки KRM 200-150-250/269-4/30, должен быть сертифицирован.

Максимальный КПД насосного электроагрегата -87,9%.
Допускаемый кавитационный запас (ДКЗ) не выше 3,3 м.
Фланцевые патрубки насоса рассчитаны на давление в 16 кгс/см².

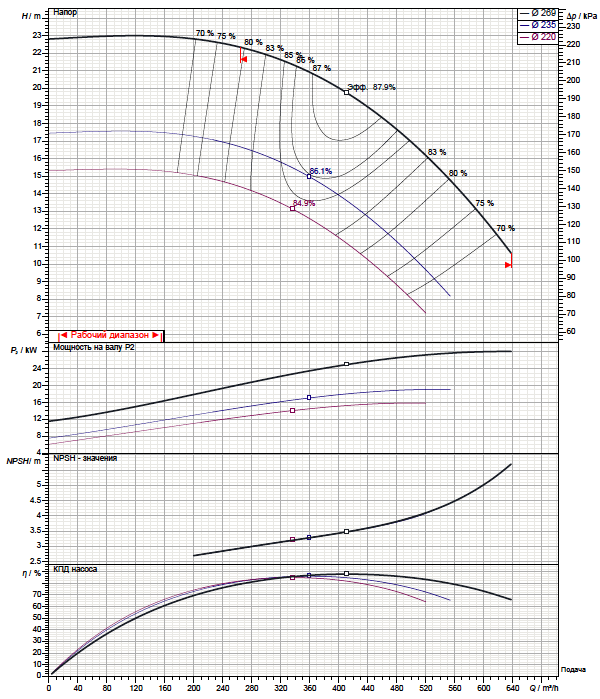

Рабочие характеристики насоса

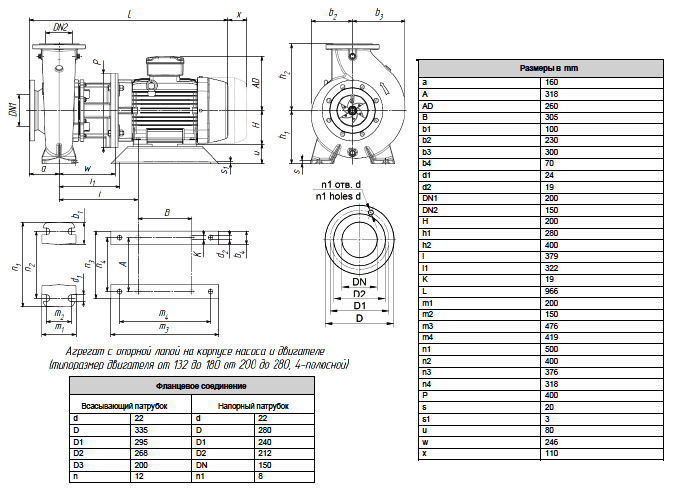

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
