Характеристики KRM 65-40-250/269-2/22

KRM 65-40-250/269-2/22 Kordis насосов KRM 65-40-250/269-2/22 Kordis (Кордис) - технические и рабочие характеристики.
По своей конструкции насос центробежный консольный моноблочный одноступенчатый с осевым вводом и перекачивает воду и жидкие среды, сходные с водой по свойствам (химической активности, вязкости и плотности.

Условное обозначение
KRM 65-40-250/269-2/22 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 65: диаметр патрубка на входе, мм;
- 40: диаметр патрубка на выходе, мм;
- 250: номинальный диаметр рабочего колеса, мм;
- 269: диаметр рабочего колеса фактический, мм;
- 2: число полюсов электрического привода;
- 22: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

В качестве электропривода в электронасос типа KRM 65-40-250/269-2/22 Kordis (Кордис) монтируется трехфазный с короткозамкнутым ротором общепромышленного исполнения асинхронный электродвигатель.
Типоразмер электродвигателя в насосном электроагрегате 180M2 (по нормам европейского стандарта DIN).

Для комплектации электронасосных агрегатов данной модификации взрывозащищенные электродвигатели не используются.

Электроподключение
- трехфазный переменный ток;
- сеть напряжением 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
Ток
А
KRM 65-40-250/269-2/22 57
28,1-79,4
90,4
102-94
22*2915 39,4

Максимальный КПД насосного электроагрегата 59,9%.
Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
Допускаемый кавитационный запас (ДКЗ) до 3 м.

В одноступенчатый моноблочный насос марки KRM 65-40-250/269-2/22 должен устанавливаться только асинхронный сертифицированный электродвигатель.

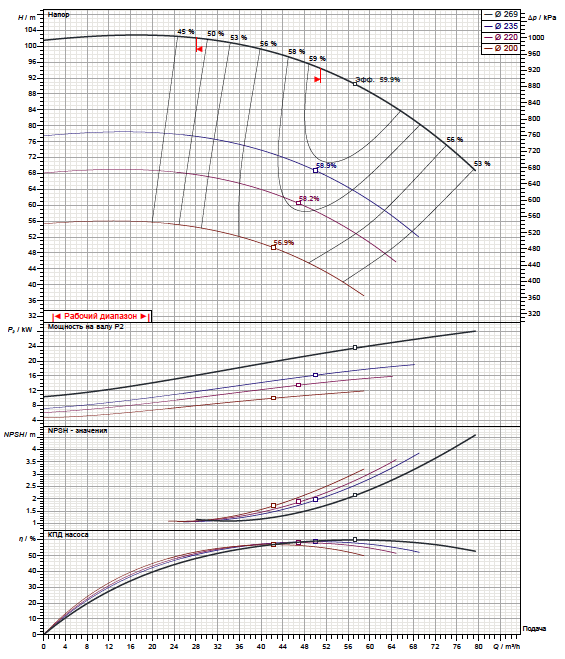

Рабочие характеристики насоса

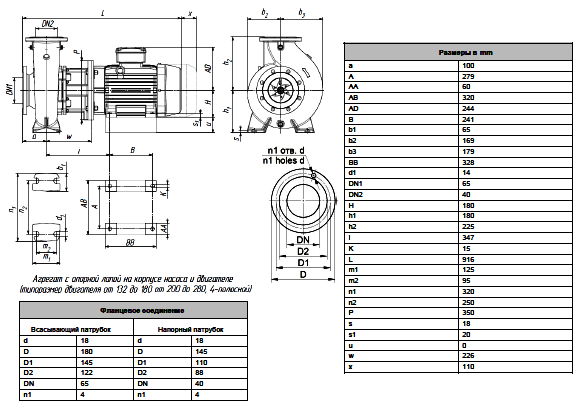

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
