Характеристики KRM 65-40-315/324-4/7.5

Кордис KRM 65-40-315/324-4/7.5 - рабочие и технические характеристики насоса.
Консольный с осевым вводом моноблочный горизонтальный центробежный насос одноступенчатой конструкции марки Kordis, перекачивающий воду и жидкие неагрессивные среды, сходные с водой по химической активности, вязкости и плотности.

Условное обозначение
KRM 65-40-315/324-4/7.5 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 65: диаметр патрубка на входе, мм;
- 40: диаметр патрубка напорного, мм;
- 315: диаметр номинальный рабочего колеса, мм;
- 324: диаметр рабочего колеса фактический, мм;
- 4: число полюсов электрического двигателя;
- 7,5: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

В составе насосного агрегата - насос центробежный KRM 65-40-315/324-4/7.5 Кордис и трехфазный с короткозамкнутым ротором асинхронный общепромышленного исполнения электродвигатель типоразмером, в соответствии с нормами европейского стандарта DIN, 132M4 (7,5 квт).

В комплектации насосных электроагрегатов типа Kordis, перекачивающих воду, взрывозащищенные электродвигатели не используются.

Электроснабжение
- ток трехфазный переменный;
- сетевое напряжение 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Сила тока электронасосного агрегата 16,1А.
Фланцевые патрубки рассчитаны на давление 16 кгс/см².
ДКЗ (допускаемый кавитационный запас) не более 2,0 м.

В одноступенчатый центробежный моноблочный насос типа KRM 65-40-315/324-4/7.5 должен монтироваться только общепромышленный трехфазный асинхронный электродвигатель с обязательной сертификацией.

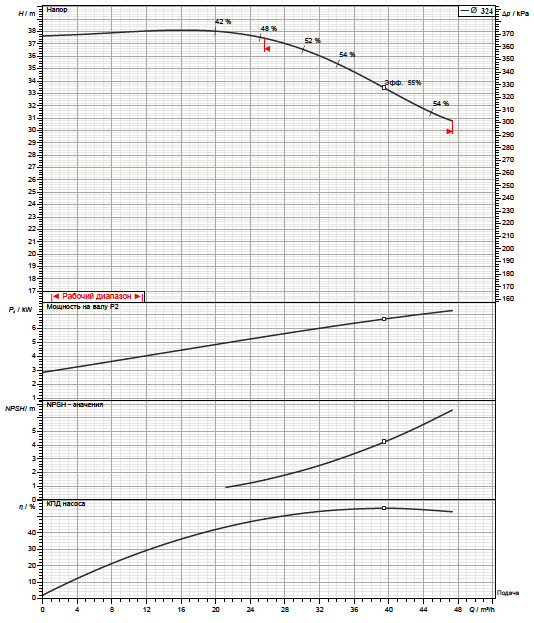

Рабочие характеристики насоса

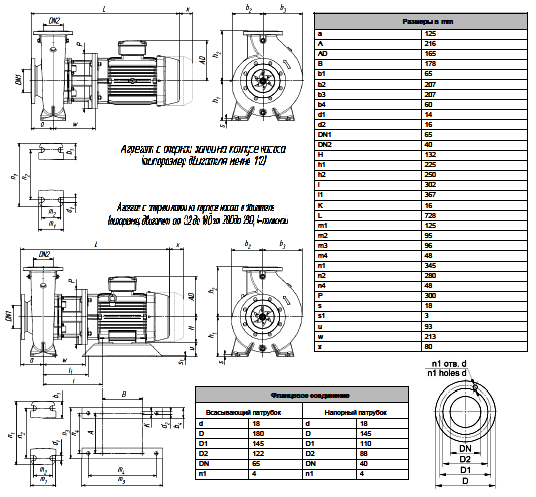

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
