Характеристики KRM 65-50-315/296-4/7.5

KRM 65-50-315/296-4/7.5 Кордис - характеристики насоса технические и рабочие.
С осевым вводом консольный горизонтальный моноблочный центробежный насос типа Kordis, перекачивающий воду и жидкости с неагрессивным характером, схожие с водой по плотности, вязкости, химической активности.

Маркировка и условное обозначение
KRM 65-50-315/296-4/7.5 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 65: диаметр входящего патрубка, мм;
- 50: диаметр напорного патрубка, мм;
- 315: диаметр рабочего колеса номинальный , мм;
- 296: фактический диаметр рабочего колеса, мм;
- 4: число полюсов электропривода;
- 7.5: мощность приводного электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Входящий в состав электроагрегата KRM 65-50-315/296-4/7.5 Кордис асинхронный электродвигатель - общепромышленного исполнения трехфазный с короткозамкнутым ротором марки, в соответствии со стандартом DIN, 132M4 (7,5 квт).

Взрывозащищенные электродвигатели, для комплектации электронасосов Kordis для воды, не применяются.

Электроподключение
- трехфазный переменный ток;
- сетевое напряжение 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Максимальный КПД насосного электроагрегата 61,1%.
Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
Допускаемый кавитационный запас (ДКЗ) не выше 1,1 м.

В насос типа KRM 65-50-315/296-4/7.5 консольной конструкции одноступенчатый моноблочный должен монтироваться только трехфазный асинхронный сертифицированный общепромышленный электродвигатель.

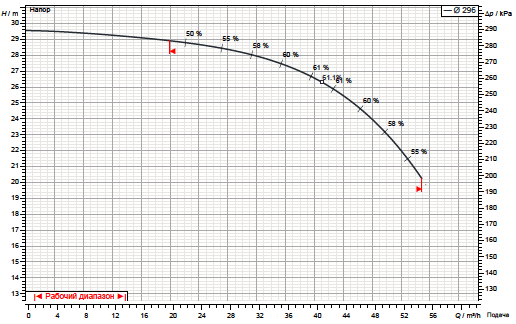

Рабочие характеристики насоса

Габаритный чертеж насоса

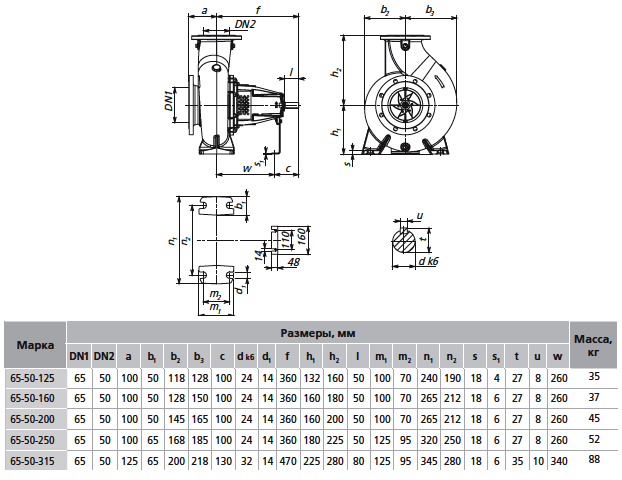

Габаритные и присоединительные размеры насоса

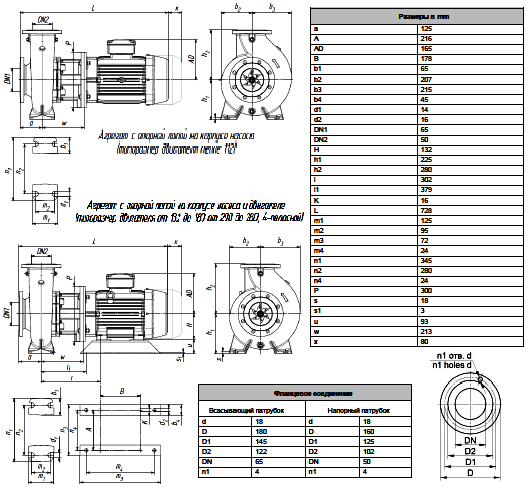

Габаритные и присоединительные размеры агрегата
