Характеристики KRM 80-65-160/174-2/15

KRM 80-65-160/174-2/15 KordisKRM 80-65-160/174-2/15 Kordis (Кордис) - технические и рабочие характеристики.
Насос, по своему конструктивному устройству, центробежный консольной конструкции горизонтальный моноблочный горизонтальный, используемый для перекачивания воды и жидких неагрессивных сред, сходных с водой по свойствам (химической активности, вязкости и плотности).

Условное обозначение
KRM 80-65-160/174-2/15 УХЛ3.1, где
- KRM: консольный горизонтальный моноблочный;
- 80: диаметр входящего патрубка, мм;
- 65: диаметр патрубка на выходе, мм;
- 160: номинальный диаметр рабочего колеса, мм;
- 174: диаметр фактический рабочего колеса, мм;
- 2: количество полюсов электропривода;
- 15: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

В насосном электроагрегате KRM 80-65-160/174-2/15 Kordis (Кордис), для осуществления привода насоса применяется общепромышленный трехфазный с короткозамкнутым ротором электродвигатель.
Типоразмер электропривода в электроагрегате, по действующим нормами европейского стандарта DIN, 160MB2.

Взрывозащищенные электродвигатели в комплектации электронасосных агрегатов не используются.

Электропитание
- трехфазный ток переменный;
- сеть напряжением в 380 В;
- частота тока в сети 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики моноблочных насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
КПД
%
KRM 80-65-160/174-2/15 117
64,9-149,7
36,8
40,2-36,1
15*2895 79,3

Сила тока электронасосного агрегата - 26,9А.
Допускаемый кавитационный запас (ДКЗ) не более 1,4 м.
Фланцевые патрубки, рассчитанные на давление в 16 кгс/см².

В консольный одноступенчатый моноблочного типа центробежный насос KRM 80-65-160/174-2/15 должен устанавливаться только сертифицированный асинхронный электродвигатель.

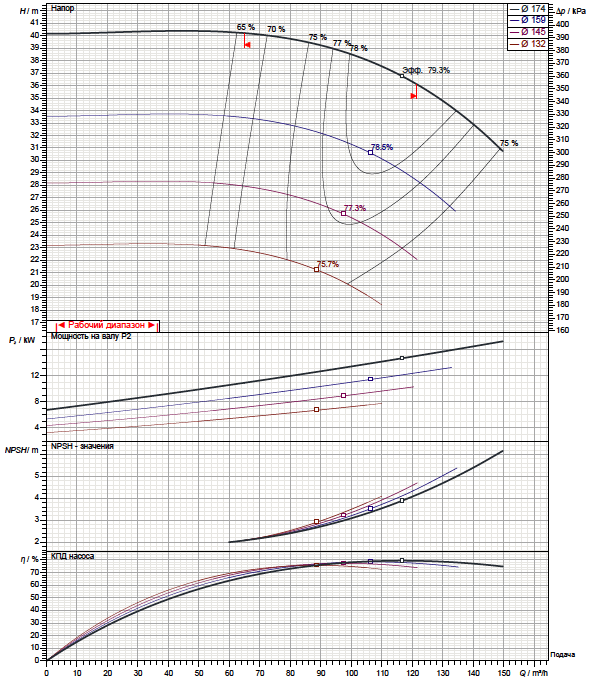

Рабочие характеристики насоса

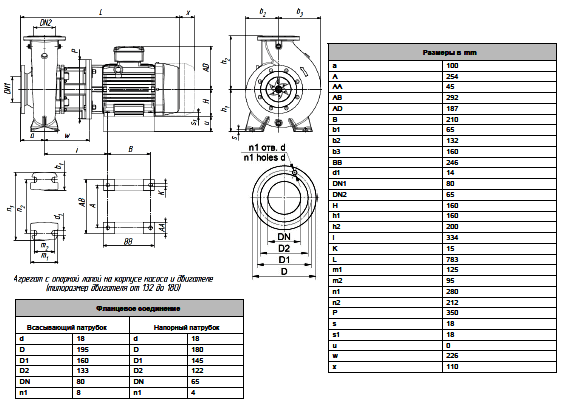

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
