Технические характеристики НЦВ-250/20А
Технические характеристики судовых насосов НЦВ-250/20А одноступенчатых вертикальной конструкции.
По техническому устройству - центробежные насосы для перекачивания морской, пресной воды, рассола.
Оснащаются судовые морские
насосы электродвигателями специального исполнения ДМН и 2ДМШН.
Технические характеристики насоса
| Марка насоса | Подача (min-max) м3/ч |
Напор (max-min) м |
N эд. квт |
Об/мин. | Масса агрегата кг |
| НЦВ-250/20А | 250 (190-310) |
20 (24-13) |
22 | 1450 | 420 |
В насосные судовые электроагрегаты устанавливаются трехфазные асинхронные электродвигатели 2ДМШН200М4.
Проточная часть НЦВ-250/20А изготовлена из морской бронзы.
ДКЗ (допускаемый кавитационный запас) не более 5,0 м.
Уплотнение вала - сальниковое или торцовое.
Габаритные размеры L-длина, B-ширина, H-высота: L(546)х(B)702х(H)1060 мм.

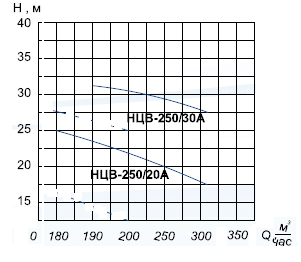

Напорные характеристики насоса |
Рисунок насоса с обозначением деталей
|

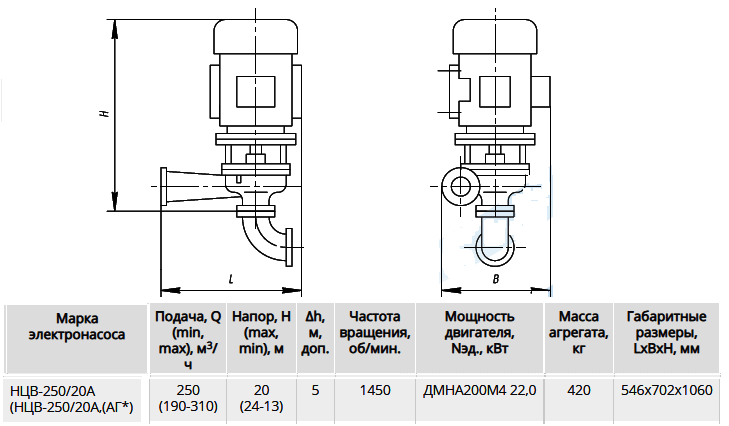

Габаритные и присоединительные размеры агрегата |
