Технические характеристики НЦВ-63/80А
Технические характеристики одноступенчатых судовых насосов НЦВ-63/80А вертикальной конструкции. По своим характеристикам - динамические, для перекачивания морской, пресной воды и рассолов, центробежные насосы.
Судовые морские насосы в насосных агрегатах комплектуются электродвигателями специального исполнения ДМН, ДМШН, 2ДМШН.
Технические характеристики насоса
| Марка насоса | Подача (min-max) м3/ч |
Напор (max-min) м |
N эд. квт |
Об/мин. | Масса агрегата кг |
| НЦВ-63/80А (АГ) | 63 (38-75) |
80 (88-72) |
25 | 2900 | 320 |
В судовые электронасосные агрегаты монтируют асинхронные трехфазные электродвигатели ДМШН 180L2, мощностью 25 квт.
Проточная часть НЦВ-63/80А изготовлена из морской бронзы.
Допускаемый кавитационный запас (ДКЗ) не выше 5 м.
Сальниковое или торцовое уплотнение вала.
Габаритные размеры L-длина, B-ширина, H-высота: L(690)х(B)550х(H)990 мм.

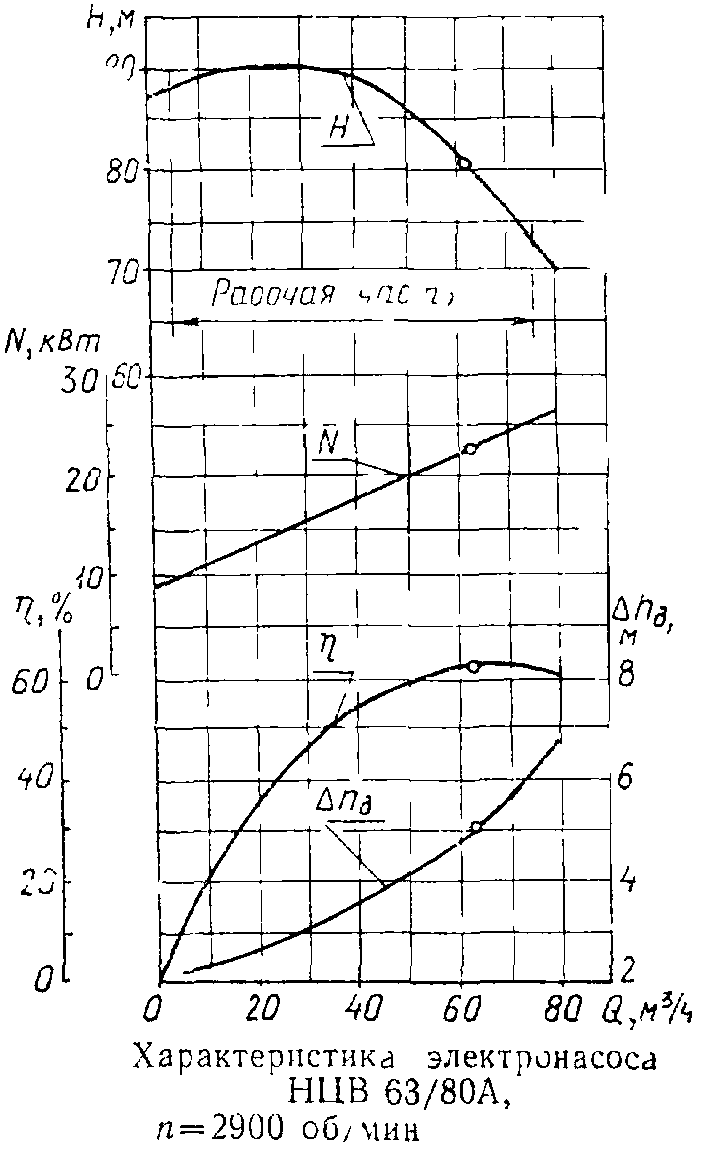

Напорные характеристики насоса |
Рисунок насоса с обозначением деталей
|

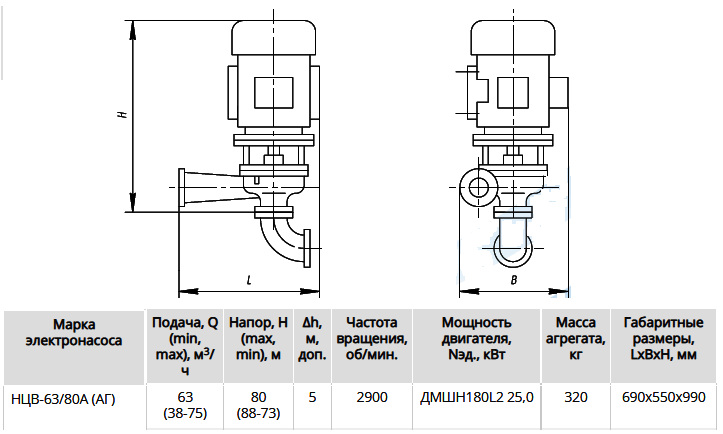

Габаритные и присоединительные размеры агрегата |
