Технические характеристики шестеренных насосов
Технические характеристики - шестеренные насосы НМШ, Ш, предназначенные для перекачивания нефтепродуктов и жидкостей со смазывающими свойствами.
Конструктивно насосы шестеренные относятся к насосному оборудованию объемного типа. Для обеспечения привода промышленных насосов используются электродвигатели.
Как правило, в насосном агрегате привод насоса обеспечивает трехфазный асинхронный электродвигатель.
Технические характеристики насосов приведены в таблице №1.

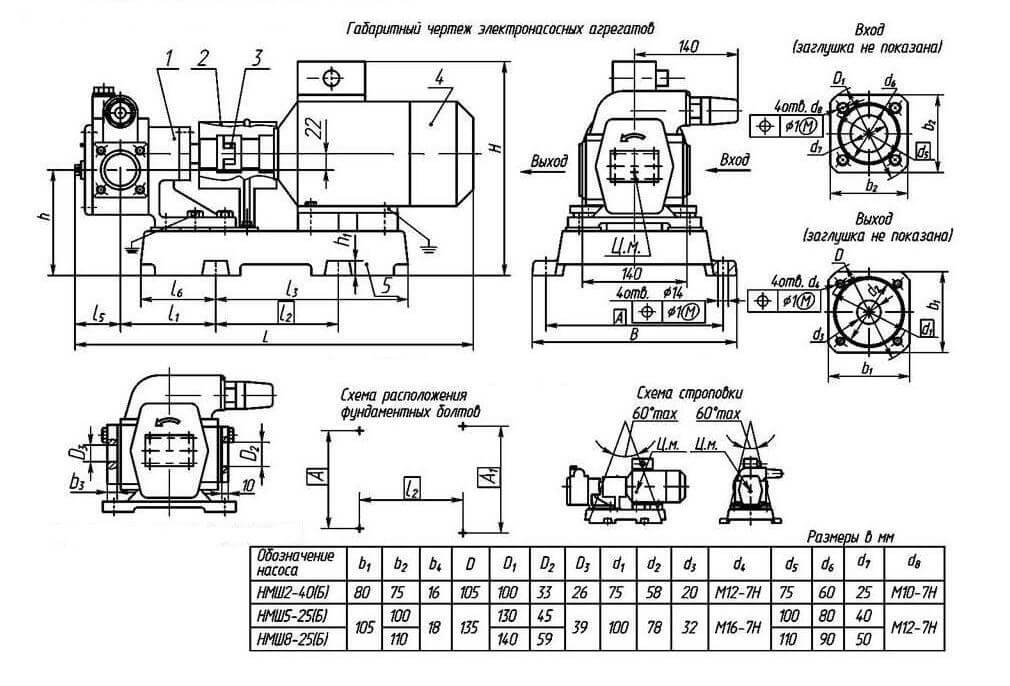

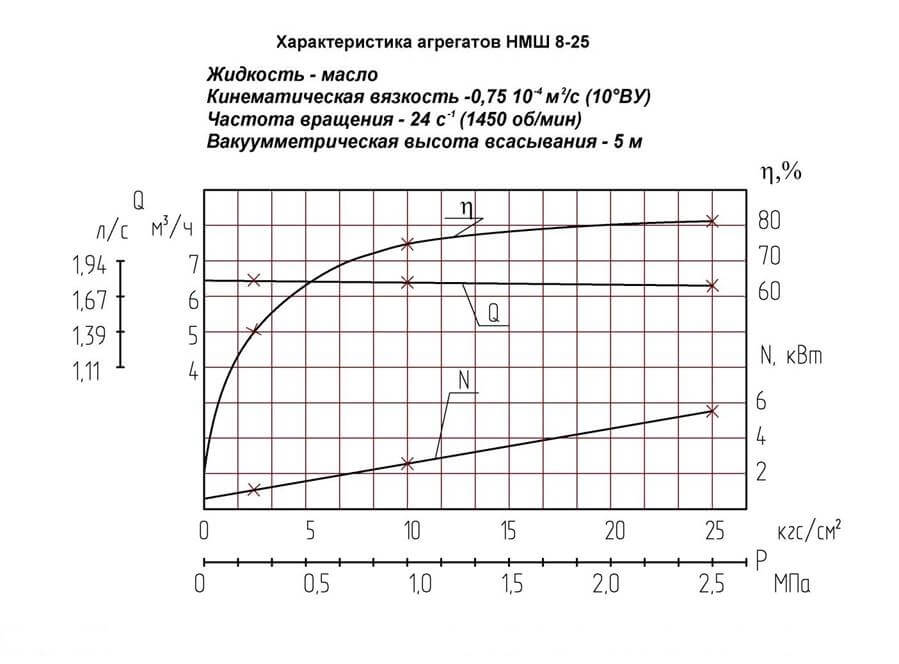

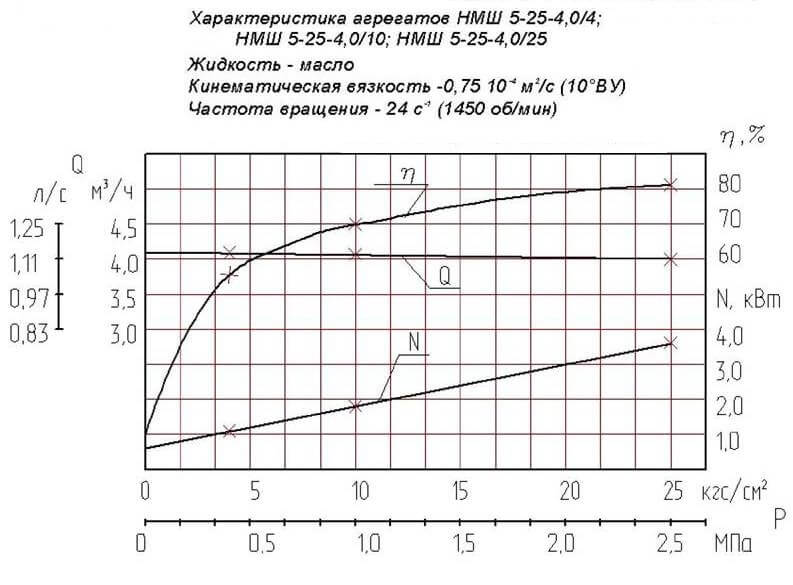

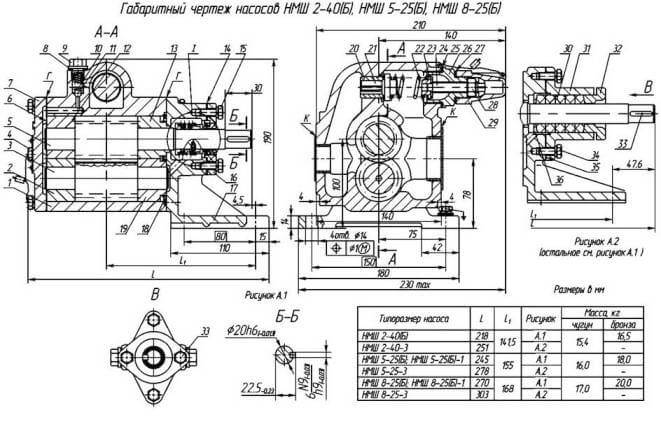

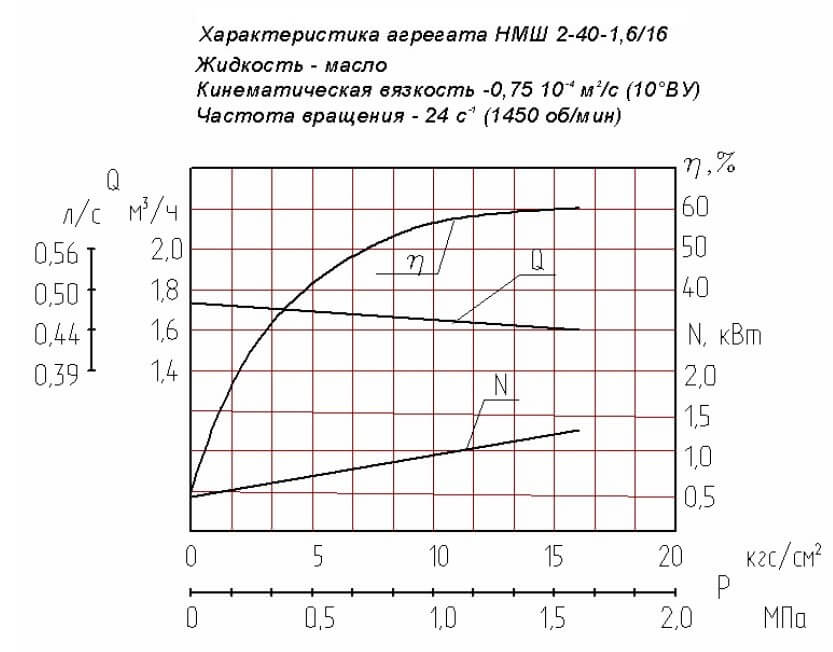

На рисунках 1, 2, 3 - напорные рабочие характеристики насосов, рис. 4 - габаритный чертеж насосов, рис. 5 - габаритный чертеж промышленных насосных агрегатов.
| Марка | Q м³/ч |
H м |
Мощн. кВт |
Об/мин | Вес кг |
Габариты мм |
ДУ вх. мм |
ДУ вых. мм |
| НМШ2-40-1.6/16 (Б) | 1,6 | 16 | 1,5 | 1500 | 45,5 | 540х277х290 | 25 | 20 |
| НМШ2-40-1.6/16(Б) | 1,6 | 16 | 2,2 | 1500 | 57,3 | 580х302х312 | 25 | 20 |
| НМШ2-40-1.6/16(Б) | 1,6 | 16 | 3 | 1500 | 79,5 | 614х277х430 | 25 | 20 |
| НМШ5-25-4.0/4 (Б) | 4 | 4 | 1,5 | 1500 | 81 | 567х277х290 | 40 | 32 |
| НМШ5-25-4.0/4(Б) | 4 | 4 | 2,2 | 1500 | 81 | 583х277х312 | 40 | 32 |
| НМШ5-25-2.5/6(Б) | 2,5 | 6 | 1,5 | 1000 | 112,5 | 638х302х300 | 40 | 32 |
| НМШ5-25-2.5/6(Б) | 2,5 | 6 | 2,2 | 1000 | 112,5 | 786х320х440 | 40 | 32 |
| НМШ5-25-4.0/10(Б) | 4 | 10 | 3 | 1500 | 87 | 615х302х312 | 40 | 32 |
| НМШ5-25-4.0/25(Б) | 4 | 25 | 4 | 1500 | 87 | 615х302х312 | 40 | 32 |
| НМШ5-25-4.0/25(Б) | 4 | 25 | 5,5 | 1500 | 89,5 | 705х320х365 | 40 | 32 |
| НМШ8-25-6.3/2.5 (Б) | 6,3 | 2,5 | 1,5 | 1500 | 60,8 | 592х277х290 | 50 | 32 |
| НМШ8-25-6.3/2.5(Б) | 6,3 | 2,5 | 2,2 | 1500 | 61,8 | 666х277х430 | 50 | 32 |
| НМШ8-25-6.3/10(Б) | 6,3 | 10 | 4 | 1500 | 112,5 | 675х320х330 | 50 | 32 |
| НМШ8-25-6.3/10(Б) | 6,3 | 10 | 5,5 | 1500 | 118 | 705х320х365 | 50 | 32 |
| НМШ8-25-6.3/25(Б) | 6,3 | 25 | 7,5 | 1500 | 162 | 760х320х415 | 50 | 32 |
| НМШГ 8/25-6,3/10 | 6,3 | 10 | 4 | 1500 | 110 | 785х290х310 | 50 | 80 |
| НМШГ 8/25-1.7/2.5 | 1.7 | 2.5 | 1.5 | 400 | 80 | - | 50 | 32 |
| НМШГ 20-25-14/10 | 14 | 10 | 7,5 | 1000 | 214 | 978х290х640 | 65 | 50 |
| НМШГ 120-10-30/6 | 30 | 6 | 11 | 415 | 300 | - | 80 | 80 |
| НМШ32-10-18,5/4 | 18,5 | 4 | 5,5 | 1000 | 155 | 820х328х456 | 65 | 50 |
| НМШ32-10-18,5/4 | 18,5 | 4 | 7,5 | 1000 | 192 | 895х480х581 | 65 | 50 |
| Ш 40-4-19.5/4 (Б) | 19,5 | 4 | 5,5 | 1000 | 235 | 1020х519х601 | 80 | 80 |
| Ш 40-4-19.5/4(Б) | 19,5 | 4 | 7,5 | 1000 | 270 | 1037х525х545 | 80 | 80 |
| Ш 80-2.5-37.5/2.5(Б) | 37,5 | 2,5 | 11 | 1000 | 264 | 1013х395х560 | 100 | 100 |
| Ш 80-2.5-37.5/2.5(Б) | 37,5 | 2,5 | 15 | 1000 | 291 | 1113х395х560 | 100 | 100 |
Рис.1  | Рис.2  |
Рис.3  |
|
Производитель промышленных шестеренных насосов НМШ, НМШГ, Ш отечественная производственная компания ОАО ГМС Ливгидромаш.
