Технические характеристики НВ-200

НВ-200 Характеристики насосов НВ-200 производства НПП Адонис для создания вакуума (избыточного давления) в цистернах вакуумных ассенизационных машин, цементовозах, для откачки из канализационных ям и др.

Одноступенчатой конструкции пластинчато-роторные насосы с приводом от коробки передач автомобиля через коробку отбора мощности, карданный вал и клиноременную передачу.

Условное обозначение
НВ-200 где:
  - НВ: насос вакуумный;
  - 200: быстродействие в м³/час.

В насосах могут использоваться электродвигатели при монтаже насоса на раме. Для агрегатировки электронасоса применяются - асинхронные электродвигатели общепромышленного исполнения.

Патрубки:
    Ду входного патрубка - 50 мм;
    Ду выходного патрубка - 40 мм.

Технические характеристики НВ-200 (параметры, значения)
Наименование параметров Значения
Быстрота действия вакуумного насоса (по воздуху) в диапазоне давлений от атмосферного до 450 мм рт. ст., м³/ч 200±5%
Предельное остаточное давление, создаваемое насосом, Па (мм рт. ст.), не более 6x104 (450)
Давление нагнетания, кПа (кг/см²) 100 (1)
Частота вращения ротора насоса, об/с (об/мин) 25 (1500)
Мощность, потребляемая насосом, квт, не более 10
Количество приводных ремней, шт. 3
Тип применяемого компрессорного масла по ГОСТ 1861-73: летний/зимний период К-19/К-12
Расход масла, г/час, не более 150
Количество масла, заливаемого в бак масляный, л, не более 2
Диаметр условного прохода Ду, мм: на входе/выходе насоса 50/40
Габаритные размеры, мм 500x280x365
Масса, кг 75

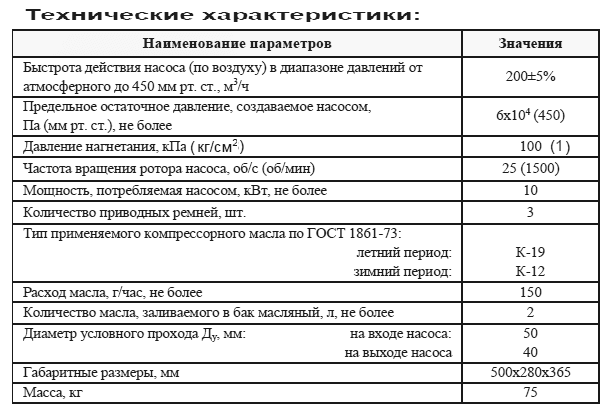

Таблица технических характеристик вакуумного насоса НВ-200
