Характеристики насоса НВР-0.1Д

Насос НВР-0.1Д Технические характеристики - роторно-пластинчатый насос вакуумный НВР-0.1Д для откачивания воздуха, неагрессивных газов и паров из герметичных сосудов.
Поступающие в насосы НВР среды (воздух, газы и пары и смеси паров с газом) должны предварительно очищаться от капельной влаги и механических загрязнений.
Проникновение влаги внутрь насоса вместе с откачиваемыми средами не допускается.

Насосы применяются в научно-производственной практике, в вакуумной промышленности для создания разряжения.
Работа насоса проходит в оптимальном режиме при температуре окружающего воздуха и откачиваемых сред от 283 К до 308 К (от плюс 10°C до плюс 35°C).

В качестве уплотнения вала ротора роторно-пластинчатые вакуумные насосы НВР-0.1Д комплектуются манжетами.
Корпусные и проточные детали насоса выполняются из чугуна, стали, сплава алюминия, углепластика, бронзы.

Для привода насоса НВР-0.1Д устанавливается электродвигатель.
Тип электродвигателя электронасосного агрегата - асинхронный двигатель постоянного тока мощностью 0,04 квт (12В и 27В).

Таблица 1. Технические характеристики насоса
Насос марки Быстродействие
л/с
Остат. давление
мм.рт.ст
N
двигателя квт
Сетевое питание
Масса
агрегата
кг
НВР-0.1Д 0,12±0,02 0,05 0,04 12/27В 1,7

Давление на входе - 0, 133 КПа (1 мм.рт.ст.).
В качестве рабочей жидкости вакуумное масло ВМ-5С, ВМ-1С.
Объем масла на одну заправку 0,05 дм³.
Вакуумный роторно-пластинчатый насос НВР-0.1Д производится в климатическом исполнении и категории размещения УХЛ4.
Уровень звука на расстоянии 1 м от агрегата - 60 дБа.
Условный диаметр патрубков на входе и выходе - 6 мм.

Рис. 1: схема насосов НВР.
Рис. 2: напорные характеристики.
Рис. 3: устройство насоса.
Рис. 4: габаритный чертеж насоса.

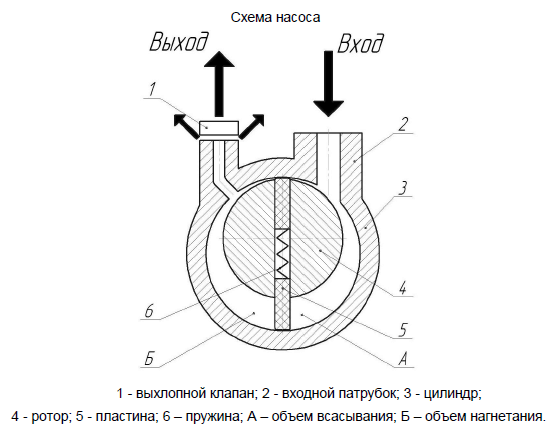

Рис.1 Схема вакуумных насосов НВР

Схема насосов НВР

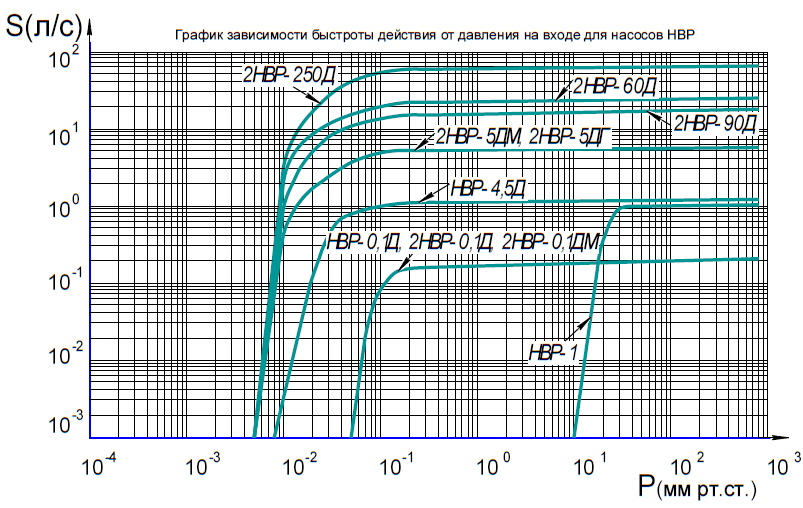

Рис.2 Напорные характеристики вакуумного насоса

Напорная характеристика

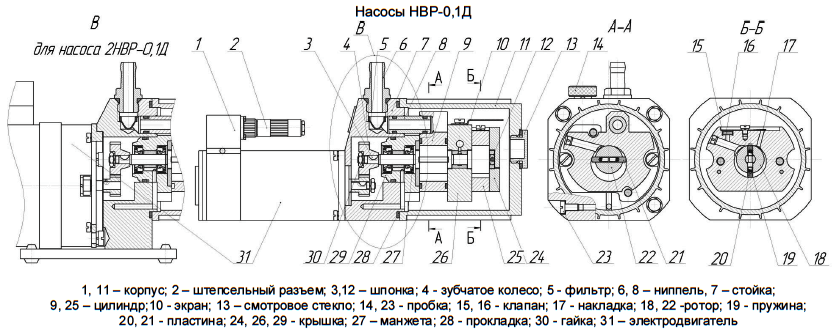

Рис.3 Устройство насоса НВР-0.1Д

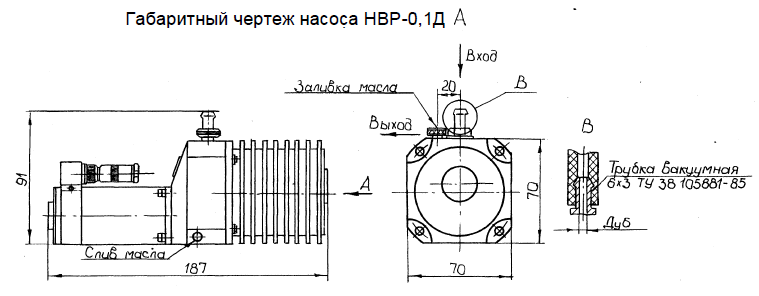

Рис.4 Габаритный чертеж насоса вакуумного
Габаритный чертеж насоса
