Технические характеристики насоса А1 2ВГ 25/16-14/4

Двухвинтовой насос А1 2ВГ 25/16-14/4Технические характеристики насоса двухвинтового А1 2ВГ 25/16-14/4.
Назначение электронасоса - перекачка жидкостей с широким диапазоном вязкости и химически активных жидких сред.

Винтовой насос А1 2ВГ 25/16-14/4 комплектуется двигателем, в качестве которого используется электродвигатель с короткозамкнутым ротором.
Тип двигателя насоса - трехфазный асинхронный электродвигатель.
Для работы электронасоса во взрывоопасных условиях и помещениях используется взрывозащищенный электродвигатель.

Условное обозначение насоса
А1 2ВГ 25/16-14/4 К-ТД3-15-Е У2, где
- А1: конструктивное исполнение;
- 2ВГ: двухвинтовой насос с обогревом;
- 25/16: типоразмер насоса;
- 14: подача насоса в агрегате, м³/час;
- 4: максимальное давление создаваемое насосом в агрегате в МПа, увеличенное в 10 раз;
- К: хромоникелевая сталь (Е - хромоникельмолибденовая сталь, А - сталь 09Г2С, Ст3, сталь 20 - не обозначается);
- ТД: двойное торцовое уплотнение (Т - одинарное торцовое, ТВ - торцовое одинарное со вспомогательным);
- 3: производитель уплотнения ЗАО НПО "Графлекс";
- 15: мощность электропривода;
- Е: взрывозащищенное исполнение агрегата;
- У2: климатическое исполнение и категория размещения.

Электроподключение А1 2ВГ 25/16-14/4
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики насосов А1 2ВГ 25/16-14/4.

Таблица 1. Технические характеристики винтовых насосов
Марка Подача
м³/ч
Давление
кг/см²
Двигатель
квт
Двигатель
об/мин
Масса
насоса/агрегата
кг
А1 2ВГ 25/16-14/4 14 4 15 980 230/505

Допустимое давление на входе в насос не более 7 кгс/см² (0,7 МПа).
Допускаемая вакуумметрическая высота всасывания не менее 5 м.
Внешняя утечка жидкости через торцовое уплотнение до 0,15 л/час.
КПД насоса 30-35%.
Патрубки: на входе Ду-150 мм, диаметр по отверстиям болтов 225 мм, нагнетательный Ду-100 мм, диаметр по отверстиям болтов 180 мм.
По заявке потребителя в электронасос винтовой А1 2ВГ 25/16-14/4 устанавливают преобразователь частоты. Агрегаты могут комплектоваться устройством плавного пуска и системой управления и контроля.

Насос А1 2ВГ 25/16-14/4 комплектуется электродвигателем с классом защиты от поражения электрическим током 1 по ГОСТ 12.2.007.0-75.
Степень защиты от прикосновения к токоведущим и движущимся частям не ниже IP 44 по ГОСТ 14254-96. Степень защиты насоса от механических факторов IP 66 по ГОСТ 14254-96.

Рис. 1. Рабочие характеристики насоса (1000 об/мин).

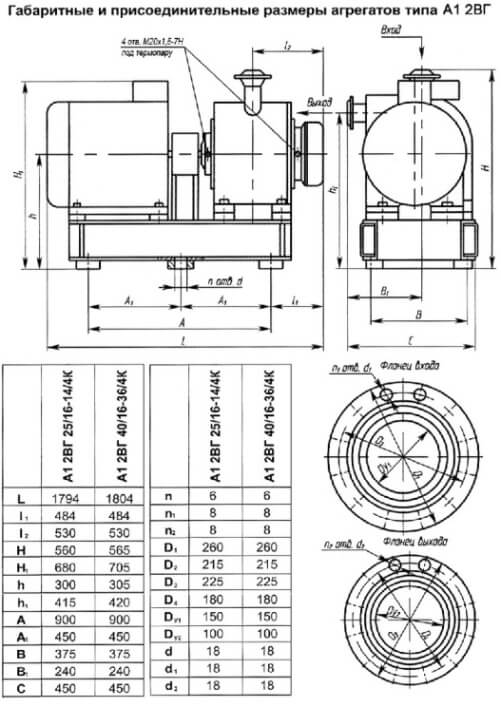

Рис. 2. Габаритные и присоединительные размеры А1 2ВГ 25/16-14/4.


Рис.1 Рабочие характеристики насоса


Рис.2 Габаритные и присоединительные размеры А1 2ВГ 25/16-14/4
