Технические характеристики насоса А1 2ВГ 40/16-3-30/10

Насос А1 2ВГ 40/16-3-30/10Технические характеристики насоса двухвинтового А1 2ВГ 40/16-3-30/10.
Назначение агрегата - перекачка химически активных жидких сред, а также жидкостей с широким диапазоном вязкости.

Винтовой насос А1 2ВГ 40/16-3-30/10 в агрегате оснащается электроприводом, в качестве которого применяется 3-х фазный электродвигатель.
Тип привода насоса - асинхронный электродвигатель с короткозамкнутым ротором.
Для работы электронасоса во взрывоопасных условиях и производственных помещениях используется взрывозащищенный электродвигатель.

Условное обозначение насоса
А1 2ВГ 40/16-3-30/10 К-ТД3-37-Е У2, где
- А1: конструктивное исполнение;
- 2ВГ: двухвинтовой насос с обогревом;
- 40/16-3: типоразмер насоса;
- 30: подача насоса в агрегате, м³/час;
- 10: максимальное давление создаваемое насосом в агрегате в МПа, увеличенное в 10 раз;
- К: хромоникелевая сталь (Е - хромоникельмолибденовая сталь, А - сталь 09Г2С, Ст3, сталь 20 - не обозначается);
- ТД: двойное торцовое уплотнение (Т - одинарное торцовое, ТВ - торцовое одинарное со вспомогательным);
- 3: производитель уплотнения ЗАО НПО "Графлекс";
- 37: мощность электропривода;
- Е: взрывозащищенное исполнение агрегата;
- У2: климатическое исполнение и категория размещения.

Электроподключение А1 2ВГ 40/16-3-30/10
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики насосов А1 2ВГ 40/16-3-30/10.

Таблица 1. Технические характеристики винтовых насосов
Марка Подача
м³/ч
Давление
кг/см²
Двигатель
квт
Двигатель
об/мин
Масса
насоса/агрегата
кг
А1 2ВГ 40/16-3-30/10 30 10 37 1000 230/750

Допустимое давление на входе в насос 1,5-7 кгс/см².
Допускаемая вакуумметрическая высота всасывания - 5 м.
КПД насоса до 50%.
Внешняя протечка через торцовое уплотнение А1 2ВГ 40/16 не должно превышать 0,15 л/час.

Патрубки насоса: на входе Ду-150 мм, на выходе Ду-100 мм.
По заявке потребителя в винтовой насосный агрегат А1 2ВГ 40/16-3-30/10 может быть встроен частотный преобразователь. Электроагрегаты могут комплектоваться системой управления и контроля, устройством плавного пуска.

По ГОСТ 12.2.007.0-75 насос А1 2ВГ 40/16-3-30/10 должен оснащаться электродвигателем с классом защиты от поражения электрическим током 1.
Степень защиты от прикосновения к токоведущим и движущимся частям не ниже IP 44 по ГОСТ 14254-96. Степень защиты насоса от механических факторов IP 66 по ГОСТ 14254-96.

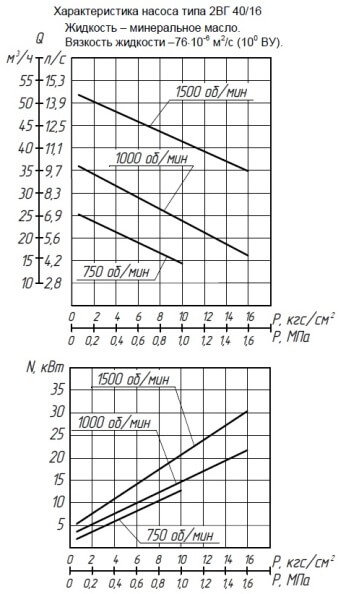

Рис. 1. Рабочие характеристики насоса (1000 об/мин).

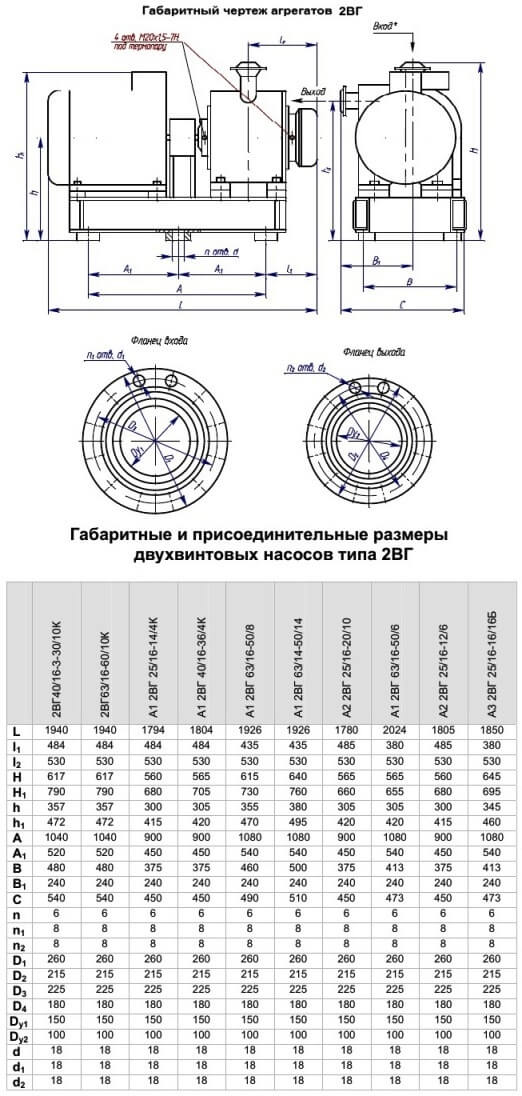

Рис. 2. Габаритные и присоединительные размеры А1 2ВГ 40/16-3-30/10.


Рис.1 Рабочие характеристики насоса


Рис.2 Габаритные и присоединительные размеры А1 2ВГ 40/16-3-30/10
