Технические характеристики насоса А1 2ВГ 63/16-50/14

Насос А1 2ВГ 63/16-50/14Технические характеристики насоса двухвинтового А1 2ВГ 63/16-50/14.
Назначение электроагрегата - перекачка химически активных жидких сред, а также жидкостей с широким диапазоном вязкости.

Винтовой насос А1 2ВГ 63/16-50/14 оснащается электрическим трехфазным приводом, в качестве которого используется электродвигатель с короткозамкнутым ротором.
Тип привода насоса - асинхронный электродвигатель.
Для работы насосного агрегата во взрывоопасных производственных условиях используется взрывозащищенный электродвигатель.

Условное обозначение насоса
А1 2ВГ 63/16-50/14 К-ТД3-45-Е У2, где
- А1: конструктивное исполнение;
- 2ВГ: двухвинтовой насос с обогревом;
- 63/16: типоразмер насоса;
- 50: подача насоса в агрегате, м³/час;
- 14: максимальное давление создаваемое насосом в агрегате в МПа, увеличенное в 10 раз;
- К: хромоникелевая сталь (Е - хромоникельмолибденовая сталь, А - сталь 09Г2С, Ст3, сталь 20 - не обозначается);
- ТД: двойное торцовое уплотнение (Т - одинарное торцовое, ТВ - торцовое одинарное со вспомогательным);
- 3: производитель уплотнения ЗАО НПО "Графлекс";
- 45: мощность электропривода;
- Е: взрывозащищенное исполнение агрегата;
- У2: климатическое исполнение и категория размещения.

Электроподключение А1 2ВГ 63/16-50/14
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики насосов А1 2ВГ 63/16-50/14.

Таблица 1. Технические характеристики винтовых насосов
Марка Подача
м³/ч
Давление
кг/см²
Двигатель
квт
Двигатель
об/мин
Масса
насоса/агрегата
кг
А1 2ВГ 63/16-50/14 30 14 45 1000 230/946

Допустимое давление на входе 7 кгс/см².
Допускаемая вакуумметрическая высота всасывания насоса - 5 м.
КПД насоса до 40%.
Внешняя утечка через торцовое уплотнение А1 2ВГ 63/16 не более 0,15 л/час.

Патрубки: на входе в насос Ду-150 мм, нагнетательный Ду-100 мм.
По заказу потребителя в насосный винтовой агрегат А1 2ВГ 63/16-50/14 устанавливается частотный преобразователь. Возможна комплектация электронасосных агрегатов системой управления и контроля, устройством плавного пуска.

По ГОСТ 12.2.007.0-75 насос А1 2ВГ 63/16-50/14 комплектуется электродвигателем с классом защиты от поражения электрическим током 1.
Степень защиты от прикосновения к токоведущим и движущимся частям не ниже IP 44 по ГОСТ 14254-96. Степень защиты насоса от механических факторов IP 66 по ГОСТ 14254-96.

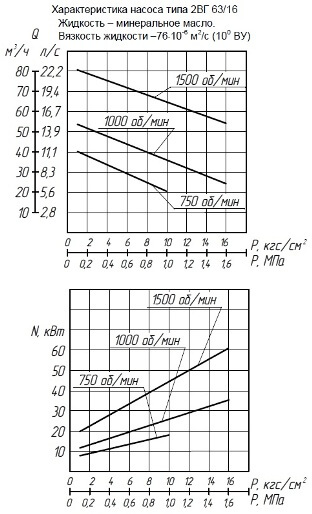

Рис. 1. Рабочие характеристики насоса (1000 об/мин).
Рис. 2. Габаритные и присоединительные размеры А1 2ВГ 63/16-50/14.


Рис.1 Рабочие характеристики насоса


Рис.2 Габаритные и присоединительные размеры А1 2ВГ 63/16-50/14
