Технические характеристики насоса А1 3В 16/100-20/100

Насос А1 3В 16/100-20/100Технические характеристики насоса винтового А1 3В 16/100-20/100.
Назначение насосного агрегата: перекачка неагрессивных жидкостей, имеющих смазывающую способность и не содержащих абразивных примесей.

В электронасосе винтовой насос А1 3В 16/100-20/100 оснащается электроприводом, в качестве которого применяется электродвигатель с короткозамкнутым ротором.
Тип двигателя насоса - 3-х фазный асинхронный электродвигатель.
Для работы электроагрегата во взрывоопасных условиях и помещениях используется взрывозащищенный электродвигатель.

Условное обозначение
А1 3В 16/100-20/100, где
- А1: конструктивное исполнение;
- 3В: трехвинтовой насос;
- 16: теоретическая производительность насоса в литрах на сто оборотов;
- 100: расчетное давление насоса в кгс/см²;
- 20: номинальная производительность насоса в агрегате, м³/час;
- 100: максимальное давление создаваемое насосом в агрегате в кгс/см².

Электроподключение А1 3В 16/100-20/100
- ток: переменный;
- напряжение: 380/660 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики насосов А1 3В 16/100-20/100.

Таблица 1. Технические характеристики винтовых насосов
Марка Подача
м³/ч
Давление
кг/см²
Двигатель
квт
Двигатель
об/мин
Масса
насоса/агрегата
кг
А1 3В 16/100-20/100 21 100 90 2900 190/1040

При вязкости жидкости 10°ВУ мощность насоса не выше 86 квт.
Допускаемая вакуумметрическая высота всасывания не менее 5 м.
Давление на входе в насос до 2,5 кгс/см².
КПД не менее 72%.
Утечка через торцовое уплотнение не более 0,012 л/час.
Максимальное давление полного перепуска 120 кгс/см² (12 МПа).
Патрубки фланцевые Ду-100 мм.

По специальной заявке в электронасос винтовой А1 3В 16/100-20/100 устанавливают частотный преобразователь. Электроагрегаты могут оснащаться устройством плавного пуска и системой контроля и управления.

Насос А1 3В 16/100-20/100, по требованиям безопасности при установке и эксплуатации, должен соответствовать п.5.11 ГОСТ 31839-2012.

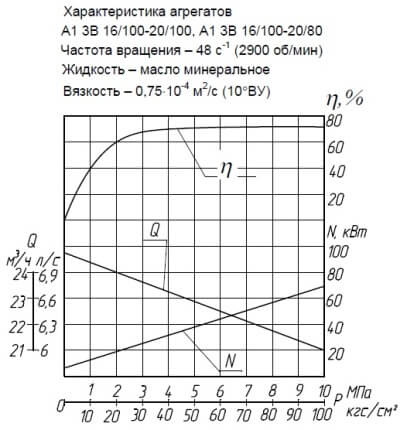

Рис. 1. Рабочие характеристики насоса (2900 об/мин).

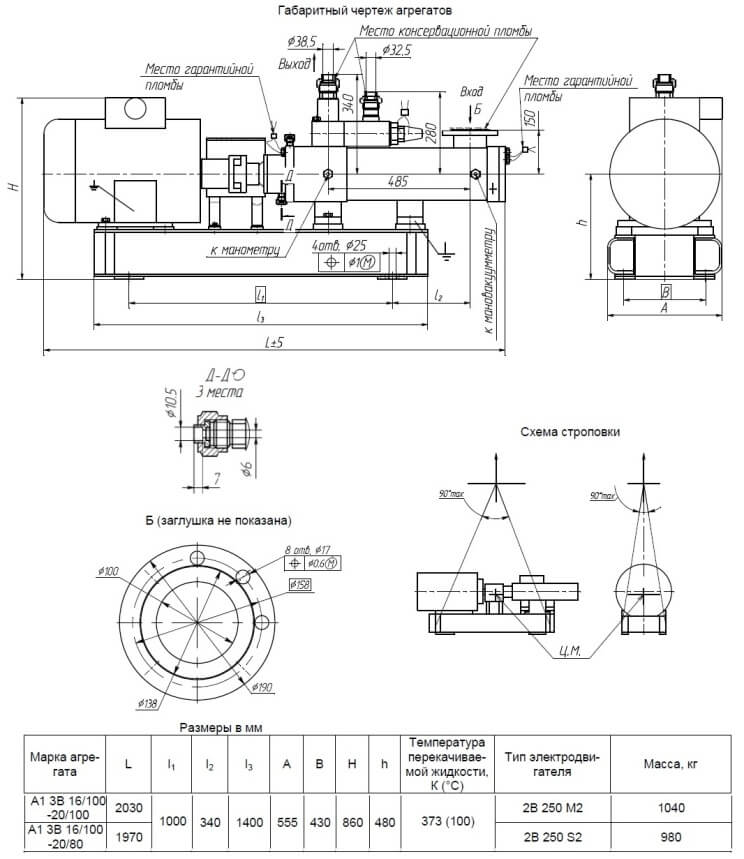

Рис. 2. Габаритно-присоединительные размеры винтового электроагрегата.


Рис.1 Рабочие характеристики


Рис.2 Габаритно-присоединительные размеры А1 3В 16/100-20/100
