Технические характеристики насоса А1 3В 16/25-20/25Б

Насос А1 3В 16/25-20/25БТехнические характеристики насоса винтового А1 3В 16/25-20/25Б.
Назначение электронасосного агрегата: перекачка неагрессивных жидкостей (в т.ч нефтепродуктов), имеющих смазывающую способность и не содержащих абразивных примесей.

В агрегате винтовой насос А1 3В 16/25-20/25Б оснащается электроприводом, в качестве которого применяется трехфазный электродвигатель с короткозамкнутым ротором.
Вид привода для насоса -3-х фазный асинхронный электродвигатель.
При работе насосного агрегата во взрывоопасных производствах и условиях применяется взрывозащищенный электродвигатель.

Условное обозначение
А1 3В 16/25-20/25Б, где
- А1: конструктивное исполнение;
- 3В: трехвинтовой насос;
- 16: теоретическая производительность насоса в литрах на сто оборотов;
- 25: расчетное давление насоса в МПа, увеличенное в 10 раз;
- 20: номинальная производительность насоса в агрегате, м³/час;
- 25: максимальное давление создаваемое насосом в агрегате в МПа, увеличенное в 10 раз;
- Б: обойма сменная (бронзовая или другая).

Электроподключение А1 3В 16/25-20/25Б
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики насосов А1 3В 16/25-20/25Б.

Таблица 1. Технические характеристики винтовых насосов
Марка Подача
м³/ч
Давление
кг/см²
Двигатель
квт
Двигатель
об/мин
Масса
насоса/агрегата
кг
А1 3В 16/25-20/25Б 21,6 25 22 2900 62/336

Давление на входе в насос 2,5 кгс/см².
КПД насоса не менее 77%.
Патрубки фланцевые - на входе Ду-100, диаметр отверстий по болтам 158 мм, на выходе Ду-80, диаметр отверстий по болтам 147 мм.

Протечка перекачиваемой жидкости через торцовое уплотнение до 0,012 л/час.
По специальному заказу в электронасосный агрегат А1 3В 16/25-20/25Б устанавливается частотный преобразователь. Электроагрегаты могут оснащаться устройством плавного пуска, системой контроля и управления.

Насос А1 3В 16/25-20/25Б комплектуется трехфазным электродвигателем с классом защиты от поражения электрическим током 1 по ГОСТ 12.2.007.0-75.
Степень защиты от механических факторов IP 66 по ГОСТ 14254-96.

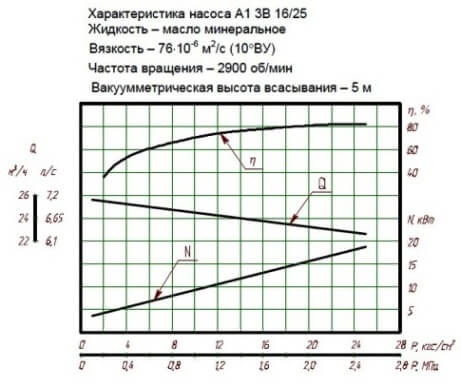

Рис. 1. Рабочие характеристики насоса (2900 об/мин).

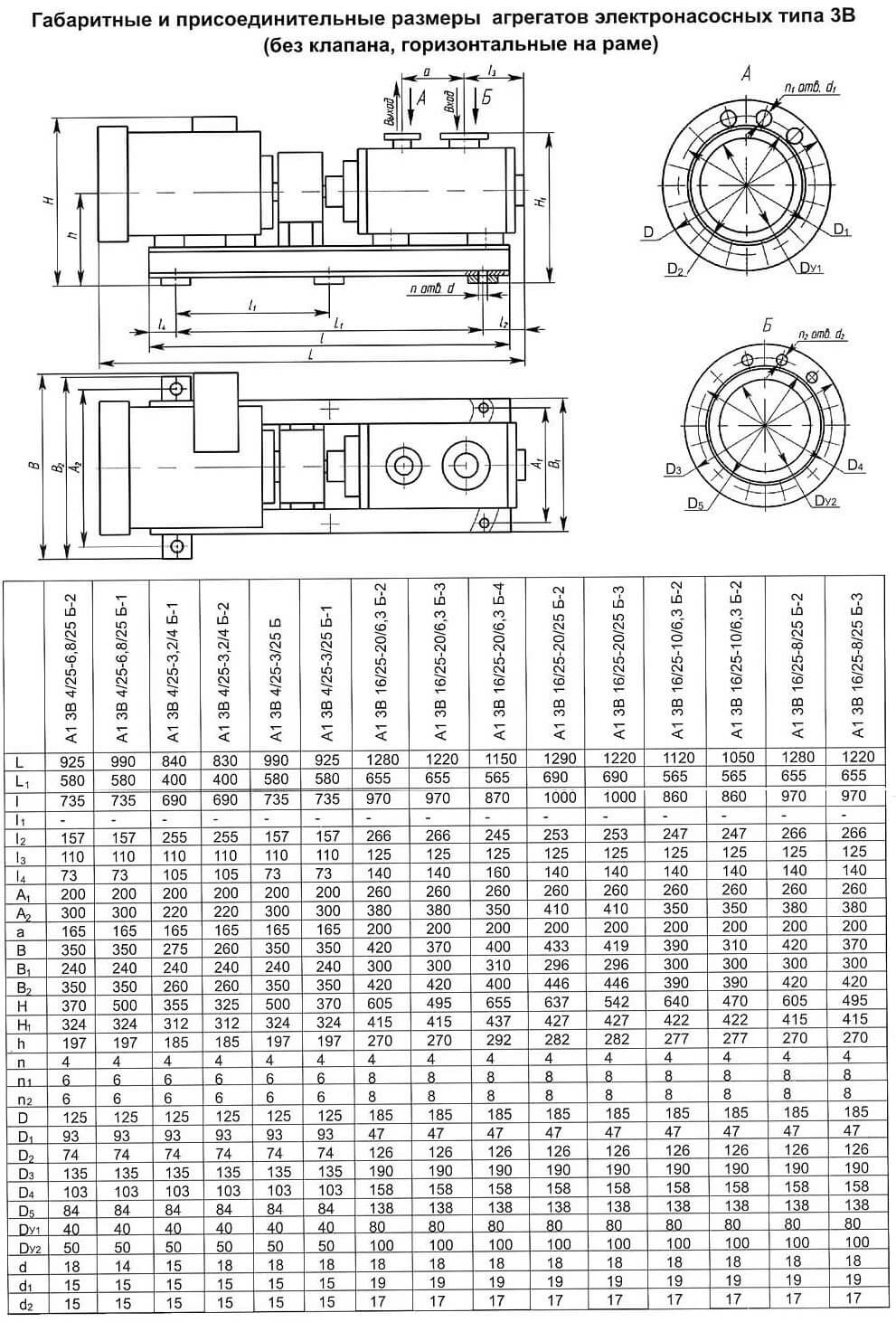

Рис. 2. Габаритно-присоединительные размеры винтового электроагрегата.


Рис.1 Рабочие характеристики


Рис.2 Габаритно-присоединительные размеры А1 3В 16/25-20/25Б
