Технические характеристики насоса А3 3В 320/25-125/25Б
Технические характеристики насоса винтового А3 3В 320/25-125/25Б.
Назначение насосного агрегата - перекачка жидкостей с неагрессивным характером, обладающих смазывающей активностью и не содержащих абразивных примесей.
Винтовой насос А3 3В 320/25-125/25Б оснащается электроприводом, в качестве которого применяется электродвигатель с короткозамкнутым ротором.
Тип привода винтового насоса - трехфазный асинхронный электродвигатель.
Для работы электронасоса во взрывоопасных условиях для агрегата используется взрывозащищенный электродвигатель.
Условное обозначение насоса
А3 3В 320/25-125/25Б, где
- А3: конструктивное исполнение;
- 3В: трехвинтовой насос;
- 320: теоретическая производительность насоса в литрах на сто оборотов;
- 25: расчетное давление насоса в МПа, увеличенное в 10 раз;
- 125: номинальная производительность насоса в агрегате, м³/час;
- 25: максимальное давление создаваемое насосом в агрегате в МПа, увеличенное в 10 раз;
- Б: сменная обойма (бронза или другой материал).
Электроподключение А3 3В 320/25-125/25Б
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.
Таблица 1: Технические характеристики насосов А3 3В 320/25-125/25Б.
Марка | Подача м³/ч |
Давление кг/см² |
Двигатель квт |
Двигатель об/мин |
Масса насоса/агрегата кг |
А3 3В 320/25-125/25Б | 125 | 25 | 132 | 1450 | 690/1830 |
Давление на входе в насос не более 2,5 кгс/см².
Допускаемая вакуумметрическая высота всасывания не менее 5 м.
Утечка жидкости через торцовое уплотнение до 0,012 л/час.
КПД насоса не менее 73%.
Патрубки: на входе Ду-200 мм, на выходе Ду-150 мм.
По специальному заказу в электронасос винтовой А3 3В 320/25-125/25Б устанавливают преобразователь частоты. Агрегаты могут оснащаться устройством плавного пуска и системой управления и контроля.
Насос А3 3В 320/25-125/25Б комплектуется электродвигателем с классом защиты от поражения электрическим током 1 по ГОСТ 12.2.007.0-75.
Степень защиты от прикосновения к токоведущим и движущимся частям не ниже IP 44 по ГОСТ 14254-96. Степень защиты насоса от механических факторов IP 66 по ГОСТ 14254-96.
Климатическое исполнение насоса - У2 (ГОСТ 15150-69).
По заявке возможны другие варианты исполнений для эксплуатации в других климатических условиях.

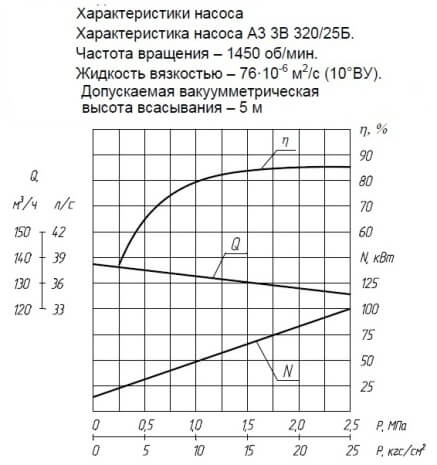

Рис. 1. Рабочие характеристики насоса (1450 об/мин).

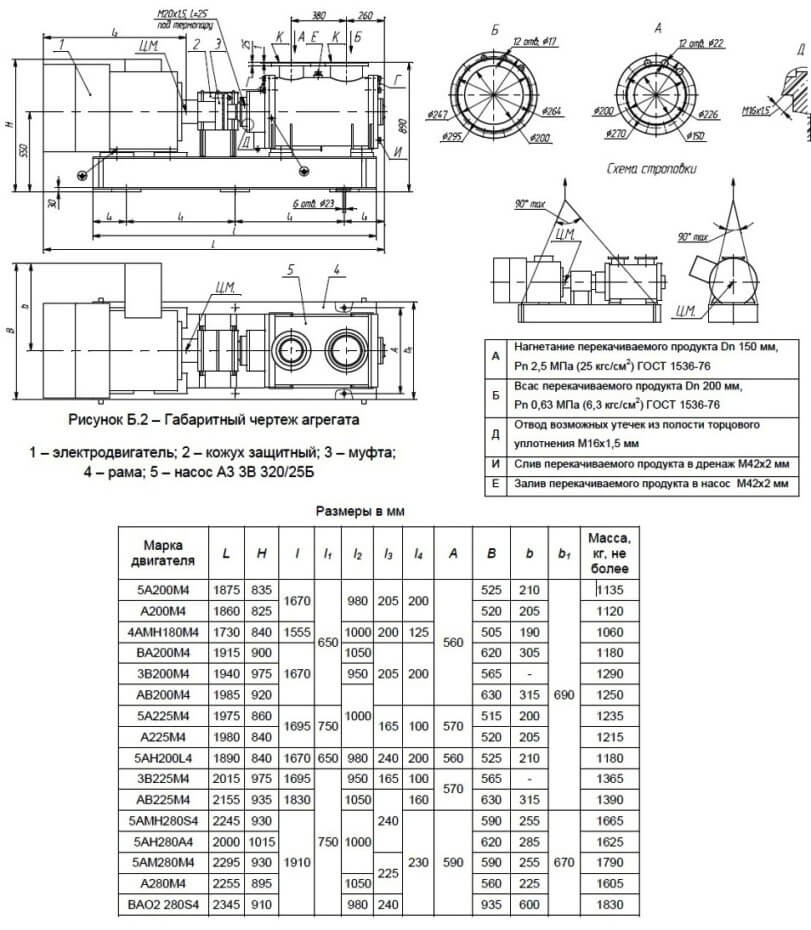

Рис. 2. Габаритный чертеж агрегата А3 3В 320/25-125/25Б.
Рис.1 Рабочие характеристики насоса |
Рис.2 Габаритные и присоединительные размеры А3 3В 320/25-125/25Б |
