Технические характеристики насоса А1 3В 0.25/25-0.4/25Б-1

Судовой винтовой насос А1 3В 0.25/25-0.4/25Б-1Технические характеристики судового насоса винтового А1 3В 0.25/25-0.4/25Б-1.
Назначение электронасоса А1 3В 0.25/25-0.4/25Б-1: перекачка неагрессивных жидкостей (мазут, минеральные масла, дизельное топливо), имеющих смазывающую способность и не содержащих абразивных примесей.

В электроагрегате судовой винтовой насос А1 3В 0.25/25-0.4/25Б-1 комплектуется приводом, в качестве которого используется электродвигатель с короткозамкнутым ротором.
Вид электропривода насоса - трехфазный асинхронный электродвигатель.
При эксплуатации агрегата во взрывоопасных условиях применяется взрывозащищенный электродвигатель.

Условное обозначение насоса
А1 3В 0.25/25-0.4/25Б-1 ОМ3, где
- А1: конструктивное и порядковое исполнение;
- 3В 0,25/25: обозначение типоразмера судового насоса по ГОСТ 20883-88;
- 0,4: округленное значение подачи в агрегате, м³/час;
- 25: давление на выходе из насоса в агрегате, кгс/см²;
- Б: обозначение материала проточной части – бронза;
- 1: индекс после буквы обозначает модификацию агрегата по типу электродвигателя;
- ОМ: климатическое исполнение;
- 3: категория размещения.

Электроподключение А1 3В 0.25/25-0.4/25Б-1
- ток: переменный;
- напряжение: 220/380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики судовых насосов А1 3В 0.25/25-0.4/25Б-1.

Таблица 1. Технические характеристики судовых винтовых насосов
Марка Подача
м³/ч
Давление
кг/см²
Двигатель
квт
Двигатель
об/мин
Масса
агрегата
кг
А1 3В 0.25/25-0.4/25Б-1 0,45 25 1,1 2900 33

Мощность судового насоса не более 0,6 квт.
КПД 61%. Допускаемая вакуумметрическая высота всасывания не менее 6,5 м.
Патрубки судового насоса фланцевые или штуцерные.
Утечка через торцовое уплотнение не более 0,00025 л/час.
Уровень звука на расстоянии 1м от контура агрегата 88 дБА.

Насос А1 3В 0.25/25-0.4/25Б-1 должен комплектоваться только сертифицированным электродвигателем и должен отвечать требованиям ГОСТ 12.2.007.0-75.

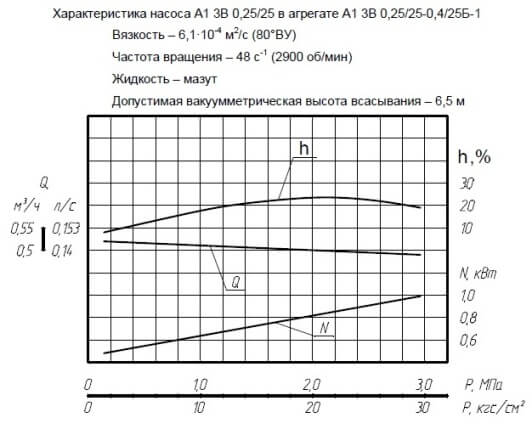

Рис. 1. Рабочие характеристики насоса (2900 об/мин).

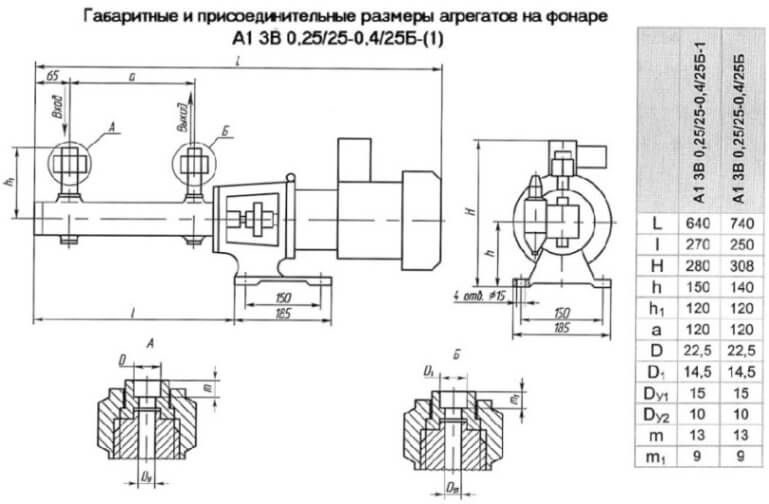

Рис. 2. Габаритно-присоединительные размеры судового винтового электроагрегата.


Рис.1 Рабочие характеристики


Рис.2 Габаритно-присоединительные размеры А1 3В 0.25/25-0.4/25Б-1
