Технические характеристики насоса А1 3В 0.6/63-0.7/16Б

Судовой винтовой насос А1 3В 0.6/63-0.7/16БТехнические характеристики судового насоса винтового А1 3В 0.6/63-0.7/16Б.
Назначение электроагрегата А1 3В 0.6/63-0.7/16Б: перекачка неагрессивного свойства жидкостей (минеральные масла, дизельное топливо), обладающие смазывающей активностью и не содержащие абразивных примесей.

В судовом электроагрегате винтовой насос А1 3В 0.6/63-0.7/16Б комплектуется приводом, в качестве которого используют электродвигатель с короткозамкнутым ротором.
Тип электропривода насоса - трех фазный асинхронный электродвигатель.
При эксплуатации электронасоса во взрывоопасных помещениях устанавливается взрывозащищенный электродвигатель.

Условное обозначение насоса
А1 3В 0.6/63-0.7/16Б ОМ3, где
- А1: конструктивное и порядковое исполнение;
- 3В 0,6/63: обозначение типоразмера судового насоса по ГОСТ 20883-88;
- 0,7: округленное значение подачи в агрегате, м³/час;
- 16: давление на выходе из насоса в агрегате, кгс/см²;
- Б: обозначение материала проточной части – бронза;
- ОМ: климатическое исполнение;
- 3: категория размещения.

Электроподключение А1 3В 0.6/63-0.7/16Б
- ток: переменный;
- напряжение: 220/380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики судовых насосов А1 3В 0.6/63-0.7/16Б.

Таблица 1. Технические характеристики судовых винтовых насосов
Марка Подача
м³/ч
Давление
кг/см²
Двигатель
квт
Двигатель
об/мин
Масса
агрегата
кг
А1 3В 0.6/63-0.7/16Б 1 16 1,1 2900 30

КПД судового насоса 65%.
Мощность насоса не выше 1,1 квт.
Допускаемая вакуумметрическая высота всасывания - 6,5 м.
Патрубки насоса фланцевые или штуцерные.
Утечка через торцовое уплотнение не более 0,00025 л/час.
Уровень звука на расстоянии 1 м от контура агрегата 95 дБА.

Насос А1 3В 0.6/63-0.7/16Б комплектуется только сертифицированным электродвигателем и должен отвечать требованиям ГОСТ 12.2.007.0-75.

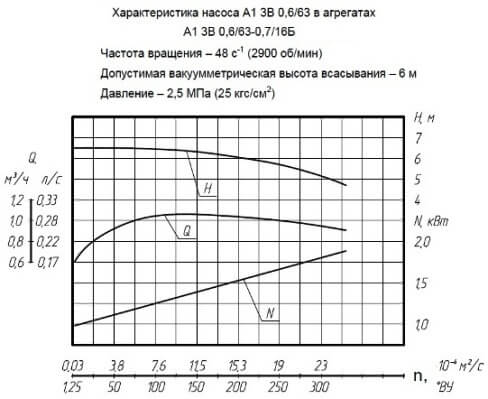

Рис. 1. Рабочие характеристики насоса (2900 об/мин).
Рис. 2. Габаритно-присоединительные размеры судового винтового электроагрегата.


Рис.1 Рабочие характеристики


Рис.2 Габаритно-присоединительные размеры А1 3В 0.6/63-0.7/16Б
