Технические характеристики насоса А1 3В 0.6/63-1/25Б

Судовой винтовой насос А1 3В 0.6/63-1/25БТехнические характеристики судового насоса винтового А1 3В 0.6/63-1/25Б.
Назначение электроагрегата А1 3В 0.6/63-1/25Б: перекачка жидкостей неагрессивного свойства (мазут, минеральные масла, дизельное топливо), обладающие смазывающей способностью и не содержащие абразивных примесей.

В судовом электронасосе винтовой насос А1 3В 0.6/63-1/25Б оснащается приводом, в качестве которого применяется электродвигатель с короткозамкнутым ротором.
Тип привода насоса - 3-х фазный асинхронный электродвигатель.
При работе агрегата во взрывоопасных условиях и помещениях устанавливается взрывозащищенный электродвигатель.

Условное обозначение насоса
А1 3В 0.6/63-1/25Б ОМ3, где
- А1: конструктивное и порядковое исполнение;
- 3В 0,6/63: обозначение типоразмера судового насоса по ГОСТ 20883-88;
- 1: округленное значение подачи в агрегате, м³/час;
- 25: давление на выходе из насоса в агрегате, кгс/см²;
- Б: обозначение материала проточной части – бронза;
- ОМ: климатическое исполнение;
- 3: категория размещения.

Электроподключение А1 3В 0.6/63-1/25Б
- ток: переменный;
- напряжение: 220/380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики судовых насосов А1 3В 0.6/63-1/25Б.

Таблица 1. Технические характеристики судовых винтовых насосов
Марка Подача
м³/ч
Давление
кг/см²
Двигатель
квт
Двигатель
об/мин
Масса
агрегата
кг
А1 3В 0.6/63-1/25Б 1 25 2,2 2900 35

Мощность судового насоса не более 2,0 квт.
КПД 65%. Допускаемая вакуумметрическая высота всасывания - 6,5 м.
Патрубки судового насоса штуцерные.
Утечка через торцовое уплотнение не более 0,00025 л/час.
Уровень звука на расстоянии 1 м от контура агрегата 95 дБА.

Насос А1 3В 0.6/63-1/25Б должен комплектоваться только сертифицированным электродвигателем и должен отвечать требованиям ГОСТ 12.2.007.0-75.

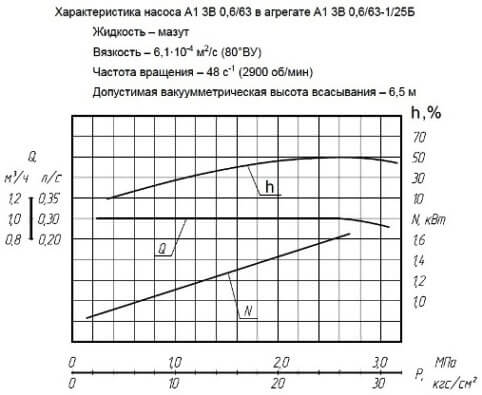

Рис. 1. Рабочие характеристики насоса (2900 об/мин).

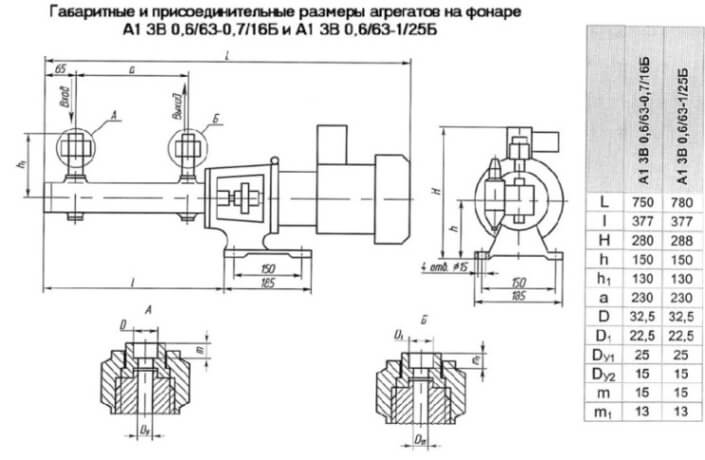

Рис. 2. Габаритно-присоединительные размеры судового винтового электроагрегата.


Рис.1 Рабочие характеристики


Рис.2 Габаритно-присоединительные размеры А1 3В 0.6/63-1/25Б
