Технические характеристики насоса А1 3В 1.6/40-3/25Б

Судовой винтовой насос А1 3В 1.6/40-3/25БТехнические характеристики судового насоса винтового А1 3В 1.6/40-3/25Б.
Назначение агрегата А1 3В 1.6/40-3/25Б: перекачка жидких нефтепродуктов (мазут, минеральное, трансформаторное масло, дизельное топливо), имеющих смазывающую способность и не содержащие абразивных примесей.

В электронасосе судовой винтовой насос А1 3В 1.6/40-3/25Б комплектуется электроприводом, в качестве которого применяется электродвигатель.
Тип привода в насосе - с короткозамкнутым ротором трехфазный асинхронный электродвигатель.
При использовании электронасоса во взрывоопасных производствах применяется взрывозащищенный электродвигатель.

Условное обозначение насоса
А1 3В 1.6/40-3/25Б ОМ3, где
- А1: конструктивное и порядковое исполнение;
- 3В 1,6/40: обозначение типоразмера судового насоса по ГОСТ 20883-88;
- 3: округленное значение подачи в агрегате, м³/час;
- 25: давление на выходе из насоса в агрегате, кгс/см²;
- Б: обозначение материала проточной части – бронза;
- ОМ: климатическое исполнение;
- 3: категория размещения.

Электроподключение А1 3В 1.6/40-3/25Б
- ток: переменный;
- напряжение: 220/380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики судовых насосов А1 3В 1.6/40-3/25Б.

Таблица 1. Технические характеристики судовых винтовых насосов
Марка Подача
м³/ч
Давление
кг/см²
Двигатель
квт
Двигатель
об/мин
Масса
агрегата
кг
А1 3В 1.6/40-3/25Б 3,24 25 7,5 2900 110

Мощность судового насоса не более 6 квт.
КПД 72%. Допускаемая вакуумметрическая высота всасывания А1 3В 1.6/40-3/25Б не менее 6 м.
Фланцевые патрубки судового насоса - на входе Ду-40, на выходе Ду-20.
Протечка через торцовое уплотнение не более 0,00025 л/час.
Уровень звука на расстоянии 1м от контура агрегата 95 дБА.

Насос А1 3В 1.6/40-3/25Б должен комплектоваться только сертифицированным электродвигателем и должен отвечать требованиям ГОСТ 12.2.007.0-75.

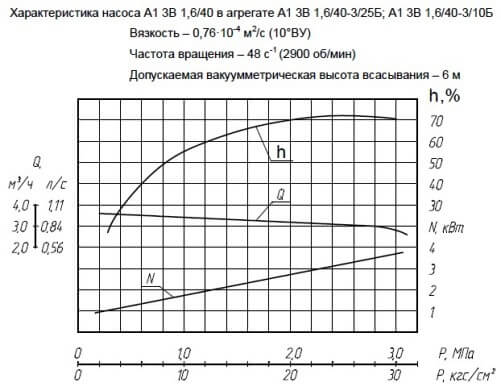

Рис. 1. Рабочие характеристики насоса (2900 об/мин).

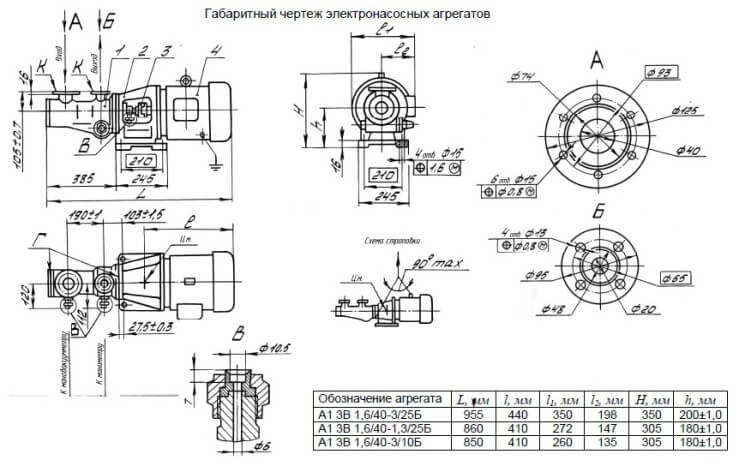

Рис. 2. Габаритно-присоединительные размеры судового винтового электроагрегата.


Рис.1 Рабочие характеристики


Рис.2 Габаритно-присоединительные размеры А1 3В 1.6/40-3/25Б
