Технические характеристики насоса А1 3В 16/25-22/10Б

Судовой винтовой насос А1 3В 16/25-22/10БТехнические характеристики судового насоса винтового А1 3В 16/25-22/10Б.
Назначение электронасоса: перекачка не содержащих абразивных примесей чистых нефтепродуктов (мазут, минеральное масло, дизельное топливо).

В насосном агрегате судовой винтовой насос А1 3В 16/25-22/10Б комплектуется приводом, в качестве которого используется электродвигатель с короткозамкнутым ротором.
Тип привода насоса - 3-х фазный асинхронный электродвигатель.
При использовании электронасоса во взрывоопасных помещениях применяется взрывозащищенный электродвигатель.

Условное обозначение насоса
А1 3В 16/25-22/10Б ОМ3, где
- А1: конструктивное и порядковое исполнение;
- 3В 16/25: обозначение типоразмера судового насоса по действующему стандарту (ГОСТ 20883-88);
- 22: округленное значение подачи насоса в агрегате, м³/час;
- 10: давление на выходе из насоса в агрегате, кгс/см²;
- Б: обозначение материала проточной части – бронза;
- ОМ: климатическое исполнение;
- 3: категория размещения.

Электроподключение А1 3В 16/25-22/10Б
- ток: переменный;
- напряжение: 220/380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики судовых насосов А1 3В 16/25-22/10Б.

Таблица 1. Технические характеристики судовых винтовых насосов
Марка Подача
м³/ч
Давление
кг/см²
Двигатель
квт
Двигатель
об/мин
Масса
агрегата
кг
А1 3В 16/25-22/10Б 21,6 10 11,0 2900 196

КПД - 77%. Патрубки фланцевые. Входной патрубок А1 3В 16/25-22/10Б Ду-100, диаметр по болтам 158 мм, выходной Ду-80, диаметр по болтам 147 мм.
Допускаемая вакуумметрическая высота всасывания не менее 5 м.
Внешняя утечка через торцовое уплотнение не более 0,00025 л/час.
Уровень звука на расстоянии 1м от контура агрегата 103 дБА.

Насос А1 3В 16/25-22/10Б должен комплектоваться только сертифицированным электродвигателем и должен отвечать требованиям ГОСТ 12.2.007.0-75.

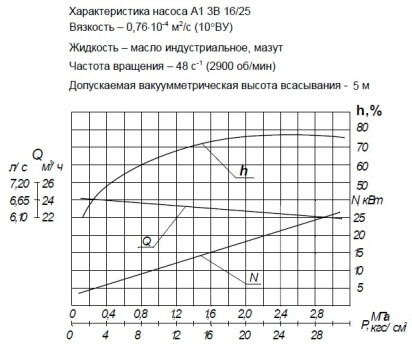

Рис. 1. Рабочие характеристики насоса (2900 об/мин).
Рис. 2. Габаритный чертеж судового винтового электроагрегата.


Рис.1 Рабочие характеристики А1 3В 16/25-22/10Б

Рис.2 Габаритный чертеж насосного агрегата А1 3В 16/25-22/10Б
