Технические характеристики насоса А1 3В 16/63-20/63

Судовой винтовой насос А1 3В 16/63-20/63Технические характеристики судового насоса винтового А1 3В 16/63-20/63.
Назначение электроагрегата: перекачка, не содержащих абразивных примесей, смазывающих жидкостей на судах морского флота.

В электроагрегате судовой винтовой насос А1 3В 16/63-20/63 оснащается приводом, в качестве которого применяется трехфазный электродвигатель.
Тип привода судового насоса - асинхронный электродвигатель с короткозамкнутым ротором.
При использовании электронасоса во взрывоопасных производствах применяется взрывозащищенный электродвигатель.

Условное обозначение насоса
А1 3В 16/63-20/63Ю(Б) ОМ3, где
- А1: конструктивное и порядковое исполнение;
- 3В 16/63: обозначение типоразмера судового насоса по действующему стандарту (ГОСТ 20883-88);
- 20: округленное значение подачи насоса в агрегате, м³/час;
- 63: давление на выходе из насоса в агрегате, кгс/см²;
- Ф(Б): обозначение материала проточной части – алюминиевый сплав (бронза);
- ОМ: климатическое исполнение;
- 3: категория размещения.

Электроподключение А1 3В 16/63-20/63
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики судовых насосов А1 3В 16/63-20/63.

Таблица 1. Технические характеристики судовых винтовых насосов
Марка Подача
м³/ч
Давление
кг/см²
Двигатель
квт
Двигатель
об/мин
Масса
агрегата
кг
А1 3В 16/63-20/63 21 63 55 2900 615

КПД насоса - 75%. Патрубки фланцевые - на входе А1 3В 16/63-20/63 Ду-100, на выходе Ду-50.
Исполнение электродвигателя по монтажу IM 2081, марка 4АМ 225М2.
Допускаемая вакуумметрическая высота всасывания не менее 5 м.
Уровень звука на расстоянии 1м от контура агрегата 103 дБА.
Внешняя утечка через торцовое уплотнение до 0,00025 л/час.

Насос А1 3В 16/63-20/63 должен комплектоваться только сертифицированным электродвигателем и должен отвечать требованиям ГОСТ 12.2.007.0-75.

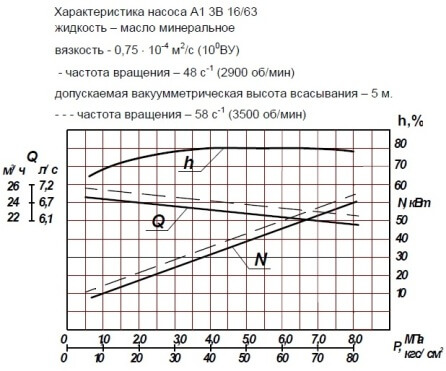

Рис. 1. Рабочие характеристики насоса (2900 об/мин).

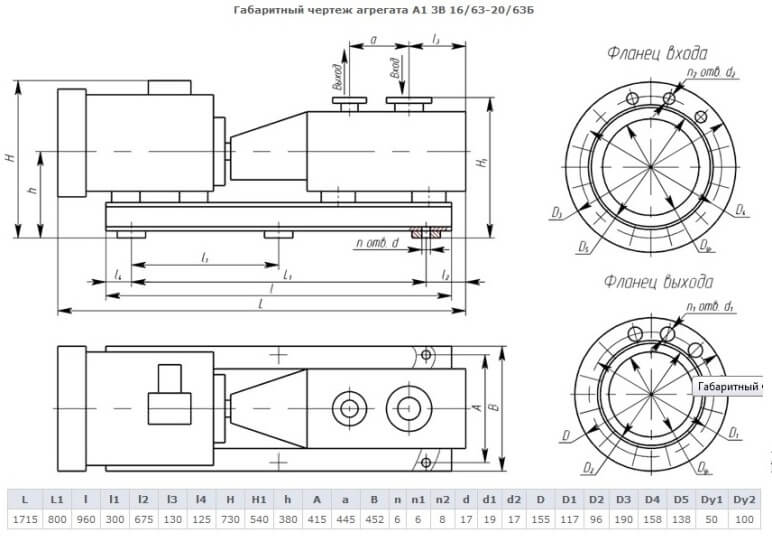

Рис. 2. Габаритный чертеж судового винтового электроагрегата.


Рис.1 Рабочие характеристики А1 3В 16/63-20/63

Рис.2 Габаритный чертеж насосного агрегата А1 3В 16/63-20/63
