Технические характеристики насоса А1 3В 2.5/100-3/100Б-23

Судовой винтовой насос А1 3В 2.5/100-3/100Б-23Технические характеристики судового насоса винтового А1 3В 2.5/100-3/100Б-23.
Назначение насосного агрегата: перекачка в системах гидравлики судов минерального масла, не содержащего механических примесей.

В агрегате судовой винтовой насос А1 3В 2.5/100-3/100Б-23 оснащается приводом, в качестве которого устанавливается электродвигатель с короткозамкнутым ротором.
Вид привода насоса - трехфазный асинхронный электродвигатель.
При эксплуатации электронасоса во взрывоопасных условиях используется взрывозащищенный электродвигатель.

Условное обозначение насоса
А1 3В 2.5/100-3/100Б-23 ОМ3, где
- А1: конструктивное и порядковое исполнение;
- 3В 2,5/100: обозначение типоразмера судового насоса по действующему стандарту (ГОСТ 20883-88);
- 3: округленное значение подачи насоса в агрегате, м³/час;
- 100: давление на выходе из насоса в агрегате, кгс/см²;
- Б: обозначение материала проточной части – бронза;
- 23: цифра после буквы обозначает модификацию агрегата по типу электродвигателя;
- ОМ: климатическое исполнение;
- 3: категория размещения.

Электроподключение А1 3В 2.5/100-3/100Б-23
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики судовых насосов А1 3В 2.5/100-3/100Б-23.

Таблица 1. Технические характеристики судовых винтовых насосов
Марка Подача
м³/ч
Давление
кг/см²
Двигатель
квт
Двигатель
об/мин
Масса
агрегата
кг
А1 3В 2.5/100-3/100Б-23 3,8 100 18,5 2900 320

Электродвигатель АИР 160М2 ОМ2 - 18,5 квт.
КПД агрегата до 74%.
Допускаемая вакуумметрическая высота всасывания не менее 6,0 м.
Входной патрубок А1 3В 2.5/100-3/100Б-23 фланцевый Ду-40, диаметр по отверстиям болтов 93 мм, выходной штуцерный Ду-27.
Утечка через торцовое уплотнение не более 0,00025 л/час.
Уровень звука на расстоянии 1м от контура агрегата 97 дБА.

Насос А1 3В 2.5/100-3/100Б-23 должен комплектоваться только сертифицированным электродвигателем и должен отвечать требованиям ГОСТ 12.2.007.0-75.

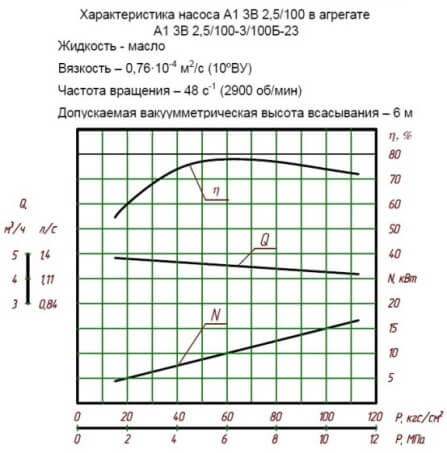

Рис. 1. Рабочие характеристики насоса (2900 об/мин).

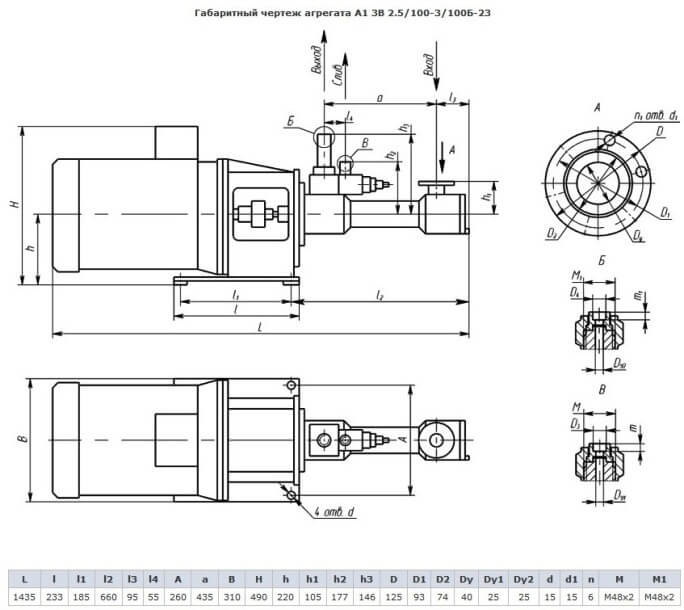

Рис. 2. Габаритный чертеж судового винтового электроагрегата.


Рис.1 Рабочие характеристики А1 3В 2.5/100-3/100Б-23

Рис.2 Габаритный чертеж насосного агрегата А1 3В 2.5/100-3/100Б-23
