Технические характеристики насоса А1 3В 4/25-6.8/10Б

Судовой винтовой насос А1 3В 4/25-6.8/10БТехнические характеристики судового насоса винтового А1 3В 4/25-6.8/10Б.
Назначение насосного агрегата: перекачка чистых нефтепродуктов, не содержащих абразивных примесей (дизельное топливо, минеральное масло, нефть и мазут).

В агрегате судовой винтовой насос А1 3В 4/25-6.8/10Б оснащается приводом, в качестве которого устанавливается электродвигатель с короткозамкнутым ротором.
Вид привода насоса - трехфазный асинхронный электродвигатель.
При эксплуатации электронасоса во взрывоопасных условиях используется взрывозащищенный электродвигатель.

Условное обозначение насоса
на примере А1 3В 4/25-6.8/10Б ОМ3, где
- А1: конструктивное и порядковое исполнение;
- 3В 4/25: обозначение типоразмера судового насоса по действующему стандарту (ГОСТ 20883-88);
- 6,8: подача насоса в агрегате, м³/час;
- 10: давление на выходе из насоса в агрегате, кгс/см²;
- Б: обозначение материала проточной части – бронза;
- ОМ: климатическое исполнение;
- 3: категория размещения.

Электроподключение А1 3В 4/25-6.8/10Б
- ток: переменный;
- напряжение: 220/380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики судовых насосов А1 3В 4/25-6.8/10Б.

Таблица 1. Технические характеристики судовых винтовых насосов
Марка Подача
м³/ч
Давление
кг/см²
Двигатель
квт/об/мин
Мощность
насоса, квт
КПД
%
Масса
агрегата
кг
А1 3В 4/25-6.8/10Б 6,8 10 5,5x2900 4,5 60 120

Электродвигатель 5,5 квт, марка АИР 100L2 ОМ2.
Допускаемая вакуумметрическая высота всасывания не менее 6,0 м.
Входной патрубок А1 3В 4/25-6.8/10Б фланцевый Ду-50, диаметр по отверстиям болтов 105 мм, выходной фланцевый Ду-40, диаметр по отверстиям болтов 93 мм.
Внешняя утечка через торцовое уплотнение до 25x10-5 л/час.
Уровень звука на расстоянии 1м от контура агрегата 98 дБА.

Насос А1 3В 4/25-6.8/10Б должен комплектоваться только сертифицированным электродвигателем и должен отвечать требованиям ГОСТ 12.2.007.0-75.

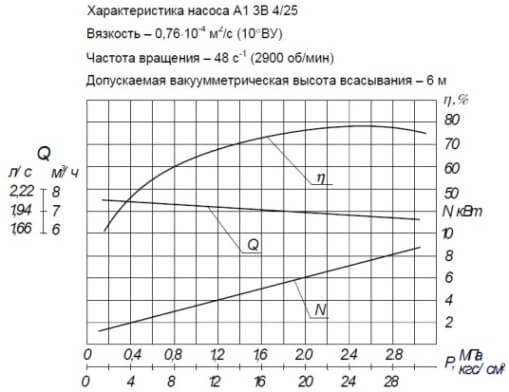

Рис. 1. Рабочие характеристики насоса (2900 об/мин).

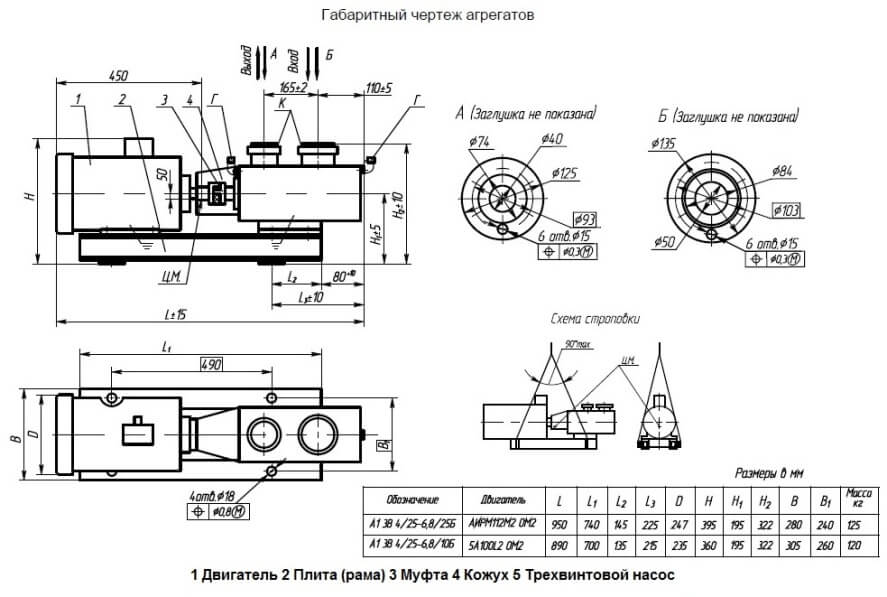

Рис. 2. Габаритный чертеж судового винтового электроагрегата.


Рис.1 Рабочие характеристики А1 3В 4/25-6.8/10Б

Рис.2 Габаритный чертеж насосного агрегата А1 3В 4/25-6.8/10Б
