Технические характеристики насоса А1 3В 63/25-50/4Б

Судовой винтовой насос А1 3В 63/25-50/4БТехнические характеристики судового насоса винтового А1 3В 63/25-50/4Б.
Назначение электроагрегата: перекачка, не содержащих абразивных примесей, смазывающих жидкостей (дизельное топливо, минеральное масло) на судах морского флота.

В электронасосном агрегате судовой винтовой насос А1 3В 63/25-50/4Б комплектуется электроприводом, в качестве которого используется 3-х фазный электродвигатель.
Тип привода для судового насоса - асинхронный электродвигатель с короткозамкнутым ротором.
При эксплуатации электронасоса во взрывоопасных условиях в него устанавливают взрывозащищенный электродвигатель.

Условное обозначение насоса
А1 3В 63/25-50/4Б ОМ3, где
- А1: конструктивное и порядковое исполнение;
- 3В 63/25: обозначение типоразмера судового насоса по действующему стандарту (ГОСТ 20883-88);
- 50: подача насоса в агрегате, м³/час;
- 4: давление на выходе из насоса в агрегате, кгс/см²;
- Б: обозначение материала обоймы – бронза;
- ОМ: климатическое исполнение;
- 3: категория размещения.

Электроподключение А1 3В 63/25-50/4Б
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики судовых насосов А1 3В 63/25-50/4Б.

Таблица 1. Технические характеристики судовых винтовых насосов
Марка Подача
м³/ч
Давление
кг/см²
Двигатель
квт
Двигатель
об/мин
Масса
агрегата
кг
А1 3В 63/25-50/4Б 50 4 15 1450 385

КПД - 64%. Патрубки фланцевые - входной А1 3В 63/25-50/4Б Ду-125, диаметр по болтам 183 мм, выходной Ду-100, диаметр по болтам 167 мм.
Электродвигатель марки 4АМ 160S4 ОМ2.
Допускаемая вакуумметрическая высота всасывания не менее 5 м.
Уровень звука на расстоянии 1м от контура агрегата 97 дБА.
Внешняя утечка через торцовое уплотнение не должна превышать 25x10-5 л/час.

Насос А1 3В 63/25-50/4Б должен комплектоваться только сертифицированным электродвигателем и должен отвечать требованиям ГОСТ 12.2.007.0-75.

Рис. 1. Рабочие характеристики насоса (2900 об/мин).

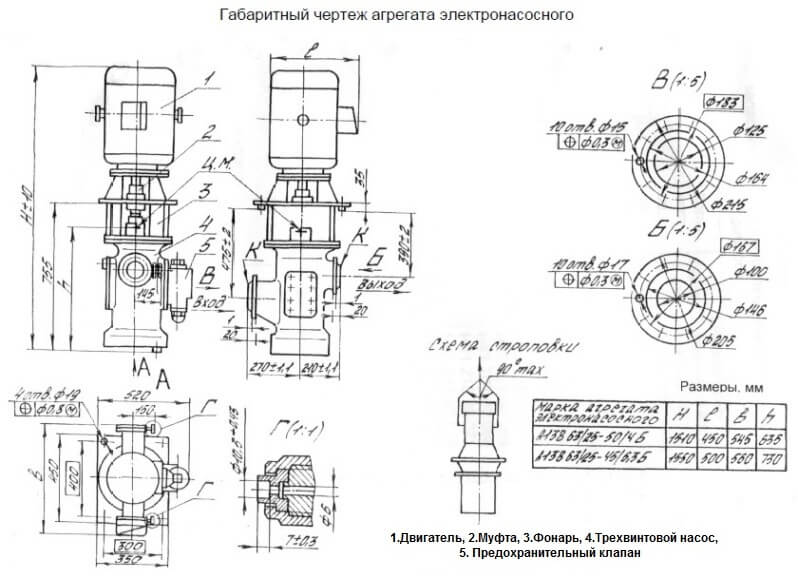

Рис. 2. Габаритный чертеж судового винтового электроагрегата.


Рис.1 Рабочие характеристики А1 3В 63/25-50/4Б

Рис.2 Габаритный чертеж насосного агрегата А1 3В 63/25-50/4Б
