Технические характеристики насоса А1 3В 8/25-11/10Б-1

Технические характеристики судового насоса винтового А1 3В 8/25-11/10Б-1.
Назначение электронасоса: перекачка не содержащих абразивных примесей мазута, минерального масла, дизельного топлива.

В насосном агрегате судовой винтовой насос А1 3В 8/25-11/10Б-1 комплектуется приводом, в качестве которого используется электродвигатель с короткозамкнутым ротором.
Тип привода насоса - 3-х фазный асинхронный электродвигатель.
При использовании электронасоса во взрывоопасных помещениях применяется взрывозащищенный электродвигатель.

Условное обозначение насоса
А1 3В 8/25-11/10Б-1 ОМ3, где
- А1: конструктивное и порядковое исполнение;
- 3В 8/25: обозначение типоразмера судового насоса по действующему стандарту (ГОСТ 20883-88);
- 11: округленное значение подачи насоса в агрегате, м³/час;
- 10: давление на выходе из насоса в агрегате, кгс/см²;
- 1: обозначение модификации агрегата по типу электродвигателя;
- Б: обозначение материала проточной части – бронза;
- ОМ: климатическое исполнение;
- 3: категория размещения.

Электроподключение А1 3В 8/25-11/10Б-1
- ток: переменный;
- напряжение: 220/380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики судовых насосов А1 3В 8/25-11/10Б-1.

КПД - 72%. Электродвигатель марки АИР 112М2.
Допускаемая вакуумметрическая высота всасывания не менее 5 м.
Патрубки фланцевые. Входной патрубок А1 3В 8/25-11/10Б-1 Ду-65, выходной Ду-50.
Внешняя утечка через торцовое уплотнение до 0,00025 л/час.
Уровень звука на расстоянии 1м от контура агрегата 99 дБА.

Насос А1 3В 8/25-11/10Б-1 должен комплектоваться только сертифицированным электродвигателем и должен отвечать требованиям ГОСТ 12.2.007.0-75.

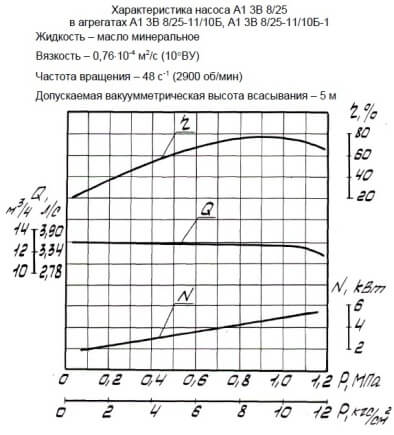

Рис. 1. Рабочие характеристики насоса (2900 об/мин).

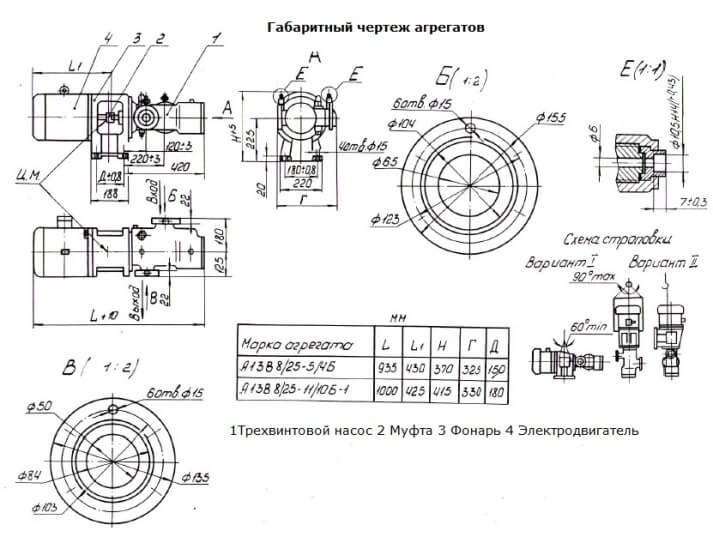

Рис. 2. Габаритный чертеж судового винтового электроагрегата.

Рис.1 Рабочие характеристики А1 3В 8/25-11/10Б-1

Рис.2 Габаритный чертеж насосного агрегата А1 3В 8/25-11/10Б-1
