Технические характеристики насоса Н1В 6/5-1/2.5

Винтовой насос Н1В 6/5-1/2.5Технические характеристики насоса винтового Н1В 6/5-1/2.5.
Назначение электронасоса: перекачка химически активных, вязких, чистых и загрязненных жидкостей температурой от +5 до +45°.

В электронасосном агрегате винтовой насос Н1В 6/5-1/2.5 оснащается приводом, в качестве которого применяется общепромышленный (взрывозащищенный) электродвигатель с короткозамкнутым ротором.
Тип привода насоса - трехфазный асинхронный электродвигатель.
При работе агрегата Н1В 6/5-1/2.5 во взрывоопасных производствах и помещениях для его комплектации используется взрывозащищенный электродвигатель.

Условное обозначение
Н1В 6/5-1/2.5 ЕН-ТД6-Рп УХЛ-4.2, где
- Н1В: одновинтовой;
- 6: подача насоса в литрах за сто оборотов;
- 5: давление насоса в кгс/см²;
- 1: подача агрегата, м³/час;
- 2,5: давление агрегата в кгс/см²;
- Е (К; А): условное обозначение материала проточной части (Е– сталь 10Х17Н13М3Т, К – сталь 12Х18Н9Т, А – конструкционные стали);
- Н (В; С; А; Б): резина ИРП 1068 (условное обозначение материала обоймы из резины разных марок);
- ТД: уплотнение вала двойное торцовое (Т - одинарное торцовое; СД - сальниковое двойное; С - сальниковое одинарное; ТВ - торцовое одинарное со вспомогательным; ТТ - торцовое двойное типа тандем;
- 6: производитель уплотнения John Crane;
- Рп: обозначение регулируемой подачи;
- УХЛ 4.2: климатическое исполнение и категория размещения.

Электроподключение Н1В 6/5-1/2.5
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики насосов Н1В 6/5-1/2.5.

Таблица 1. Технические характеристики винтовых насосов
Марка Подача
м³/ч
Давление
кг/см²
Двигатель
квт
Двигатель
об/мин
Масса
насоса/агрегата
кг
Н1В 6/5-1/2.5 1 2,5 2,2 360 35/205 (210 - взр)

Максимальная мощность, потребляемая насосом 1,1 квт.
Давление на входе в насос до 2,5 кгс/см² (0,25 МПа).
Допускаемая вакуумметрическая высота всасывания - 6 м.
Приводной двигатель в агрегате Н1В 6/5-1/2.5 марки АИР 90L4 (4ВР 90L4).
Марка используемого в насосе редуктора - ЛЦУ160-4-21.
КПД не менее 45%.
Патрубки Ду-40.
Утечка через торцовое уплотнение не более 0,03 л/час.

По заказу в винтовой электронасос Н1В 6/5-1/2.5 устанавливают преобразователь частоты. Электроагрегаты могут комплектоваться системой контроля и управления, устройством плавного пуска.

Степень защиты насоса от механических факторов IP 66 по ГОСТ 14254-96.
Насос Н1В 6/5-1/2.5 комплектуется электродвигателем с классом защиты от поражения электрическим током 1 по ГОСТ 12.2.007.0-75.

Рис. 1. Рабочие характеристики насоса.

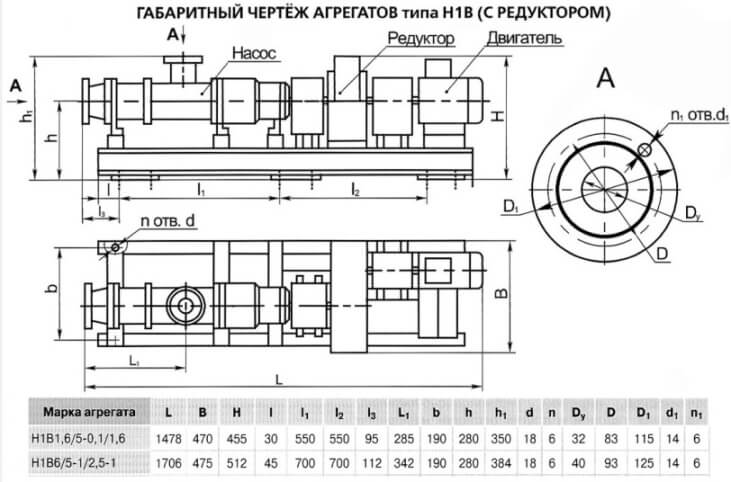

Рис. 2. Габаритный чертеж винтового электроагрегата.


Рис.1 Рабочие характеристики


Рис.2 Габаритный чертеж Н1В 6/5-1/2.5
