Вакуумный насос ВВН 1-25 - характеристики

Насос ВВН 1-25 Технические характеристики - промышленный водокольцевой насос вакуумный ВВН 1-25 для откачивания неагрессивных газов и паров из закрытых аппаратов.
Насосы ВВН не требуют предварительной очистки поступающих в насос воздуха и газов. Допускается попадание во внутрь насоса влаги вместе с откачиваемым газом.

Насосы применяются целлюлозно-бумажной, нефтехимической, пищевой и других отраслях промышленности.

Водокольцевые вакуумные насосы ВВН 1-25 комплектуются сальниковыми уплотнениями, которые располагается в центральных расточках лобовин.
Проточные и корпусные детали насоса чугунные и стальные.

Для привода насоса ВВН 1-25 устанавливается общепромышленный электродвигатель серии АИР.
Тип электродвигателя электронасосного агрегата - асинхронный двигатель АИР 280S8, мощностью 55 квт. Число оборотов двигателей - 750 в минуту.

Вакуумный водокольцевой насос ВВН 1-25 выпускается в климатическом исполнении и категории размещения УХЛ4.

Рис. 1: напорные характеристики насоса.
Рис. 2: разрез насоса.
Рис. 3: габаритный чертеж насоса.

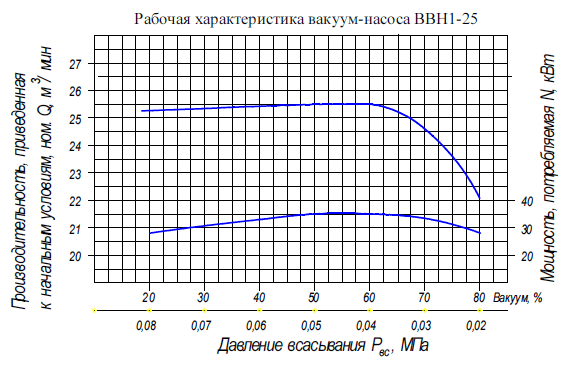

Рис.1 Напорная характеристика вакуумного насоса


Напорная характеристика

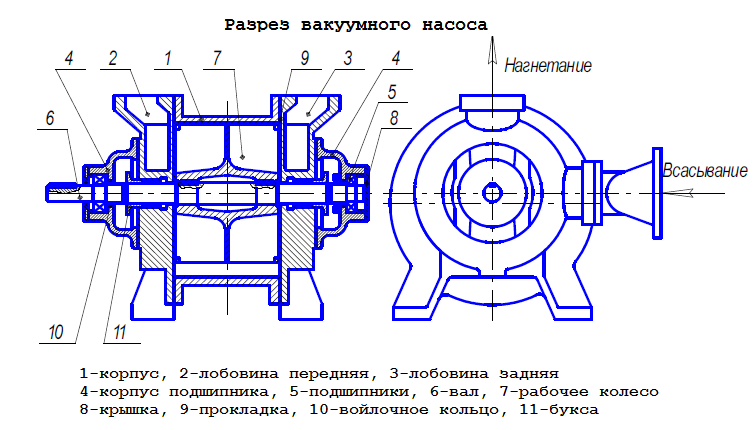

Рис.2 Габаритный чертеж насоса
Насос в разрезе

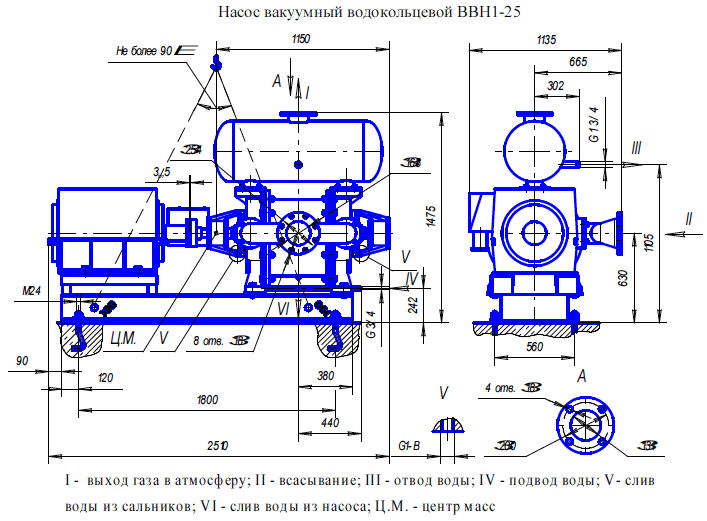

Рис.3 Габаритный чертеж насоса вакуумного ВВН 1-25
Габаритный чертеж насоса
