Габаритные и присоединительные размеры насосов НК

На рисунках 1, 2 - чертеж, габаритные и присоединительные размеры на нефтяные одноступенчатые насосы и электронасосные агрегаты типа НК, с односторонним подводом перекачиваемой среды к рабочему колесу.
Насос перекачивает нефть и нефтепродукты, температура которых, в зависимости от типа уплотнения вала насоса, находится в диапазоне от 0°С до 200°С.

Привод насосных агрегатов НК - электродвигатели взрывозащищенного исполнения.
Тип привода для электроагрегатов НК: асинхронный двигатель АИМР, В. Обороты двигателя насоса НК 3000 в минуту.

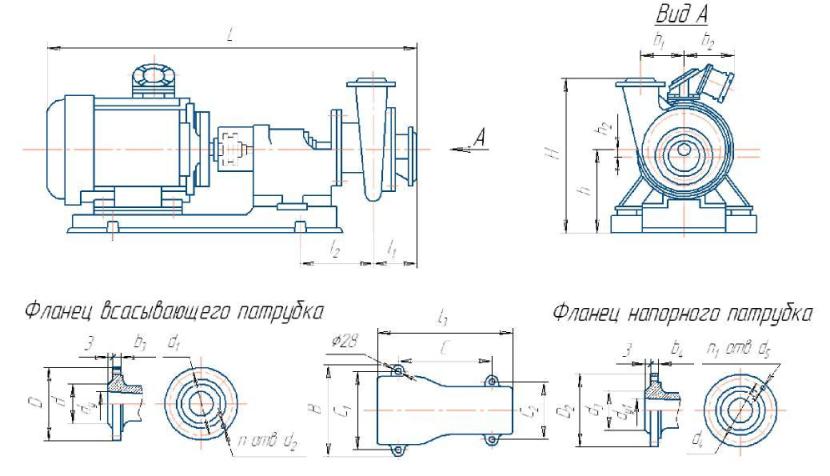

Рис.1 Габаритный чертеж насоса НК

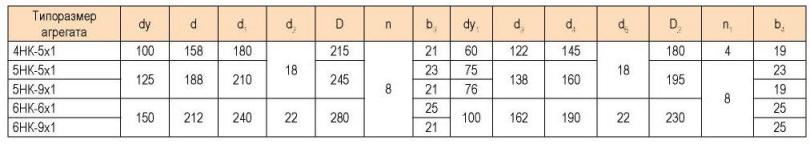

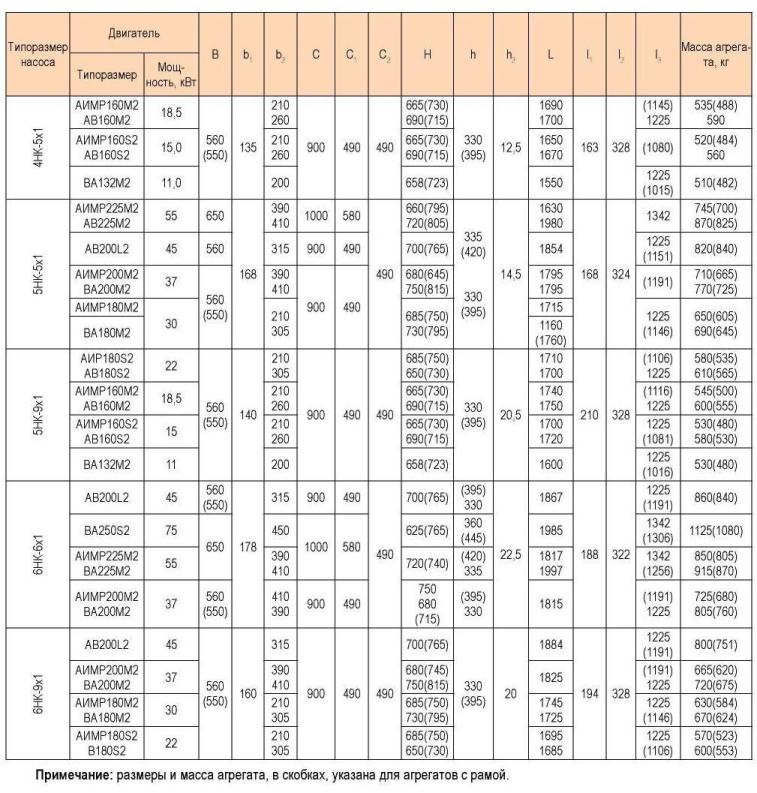

Рис.2 Габаритные и присоединительные размеры НК
