Технические характеристики насосов НК
В таблице №1 - представлены параметры и технические характеристики насосов нефтяных НК промышленного типа, перекачивающих нефть и нефтепродукты.
Насос для нефтепродуктов НК эксплуатируется во взрывоопасных зонах, в которых возможно образование взрывоопасных паро-воздушных смесей.
С учетом условий эксплуатации привод нефтяных насосных агрегатов НК обеспечивают электродвигатели взрывозащищенного исполнения.
Типоразмер электропривода для насоса НК: асинхронный электродвигатель серии АИМР (В).
В таблице №2 приведены графические характеристики на насосы (электронасосы) НК в разных модификациях.
Габаритные размеры
Таблица №1
| Марка насоса | Подача м³/ч |
Напор м |
Двигатель кВт/об/мин |
Марка двиг. |
Масса насоса кг |
Масса агрегата кг |
| насос 4НК-5х1 (д.р.к.220) | 50 | 60 | 18,5х3000 | АИМР 160М2/В160М2 | 226 | 535, 590 |
| насос 4НК-5х1 (д.р.к.208) | 50 | 52 | 15х3000 | АИМР 160S2/В160S2 | 226 | 520, 560 |
| насос 4НК-5х1 (д.р.к.192) | 45 | 46 | 15х3000 | АИМР 160S2/В160S2 | 226 | 520, 560 |
| насос 4НК-5х1 (д.р.к.180) | 45 | 38 | 11х3000 | В132М2 | 226 | 510 |
| насос 5НК-5х1 (д.р.к.275) | 70 | 108 | 55х3000 | АИМР225М2/АВ225М2 | 245 | 745, 870 |
| насос 5НК-5х1 (д.р.к.250) | 70 | 88 | 37х3000 | АИМР200М2/АВ200М2/АВ200L2 | 245 | 710, 770 |
| насос 5НК-5х1 (д.р.к.225) | 60 | 71 | 30х3000 | АИМР180М2/В180М2 | 245 | 650, 690 |
| насос 5НК-9х1 (д.р.к.210) | 70 | 54 | 22х3000 | АИМР180S2/В180S2 | 239 | 580, 610 |
| насос 5НК-9х1 (д.р.к.200) | 70 | 47 | 18,5х3000 | АИМР160М2/В160М2 | 239 | 545, 600 |
| насос 5НК-9х1 (д.р.к.190) | 65 | 44 | 18,5х3000 | АИМР160М2/В160М2 | 239 | 545, 600 |
| насос 5НК-9х1 (д.р.к.180) | 65 | 38 | 15х3000 | АИМР160S2/В160S2 | 239 | 530, 580 |
| насос 5НК-9х1 (д.р.к.170) | 60 | 34 | 11х3000 | В132М2 | 239 | 530 |
| насос 6НК-6х1 (д.р.к.305) | 90 | 125 | 75х3000 | АВ250S2 | 264 | 1125 |
| насос 6НК-6х1 (д.р.к.280) | 90 | 103 | 55х3000 | АИМР225М2/В225М2 | 264 | 850, 915 |
| насос 6НК-6х1 (д.р.к.250) | 75 | 88 | 37х3000 | АИМР200М2/АВ200М2/АВ200L2 | 264 | 725, 805 |
| насос 6НК-9х1 (д.р.к.235) | 120 | 65 | 37х3000 | АИМР200М2/АВ200М2 | 264 | 665, 720 |
| насос 6НК-9х1 (д.р.к.230) | 105 | 66 | 37х3000 | АИМР200М2/АВ200М2 | 247 | 665, 720 |
| насос 6НК-9х1 (д.р.к.222) | 105 | 59 | 30х3000 | АИМР180М2/В180М2 | 247 | 630, 670 |
| насос 6НК-9х1 (д.р.к.212) | 95 | 55 | 30х3000 | АИМР180М2/В180М2 | 247 | 630, 670 |
| насос 6НК-9х1 (д.р.к.205) | 95 | 48 | 22х3000 | АИМР180S2/В180S2 | 247 | 570, 600 |
| насос 6НК-9х1 (д.р.к.195) | 90 | 45 | 22х3000 | АИМР180S2/В180S2 | 247 | 570, 600 |

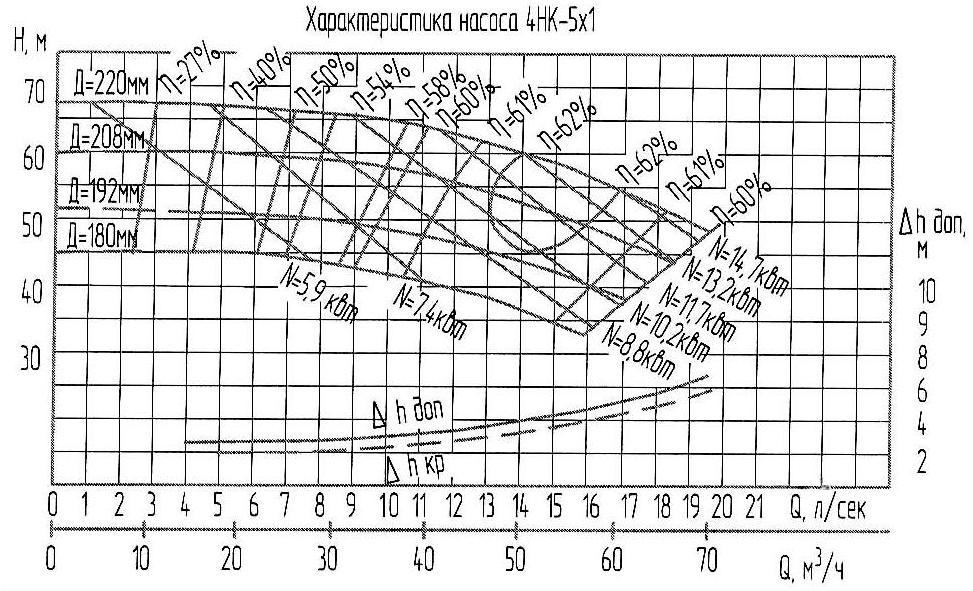

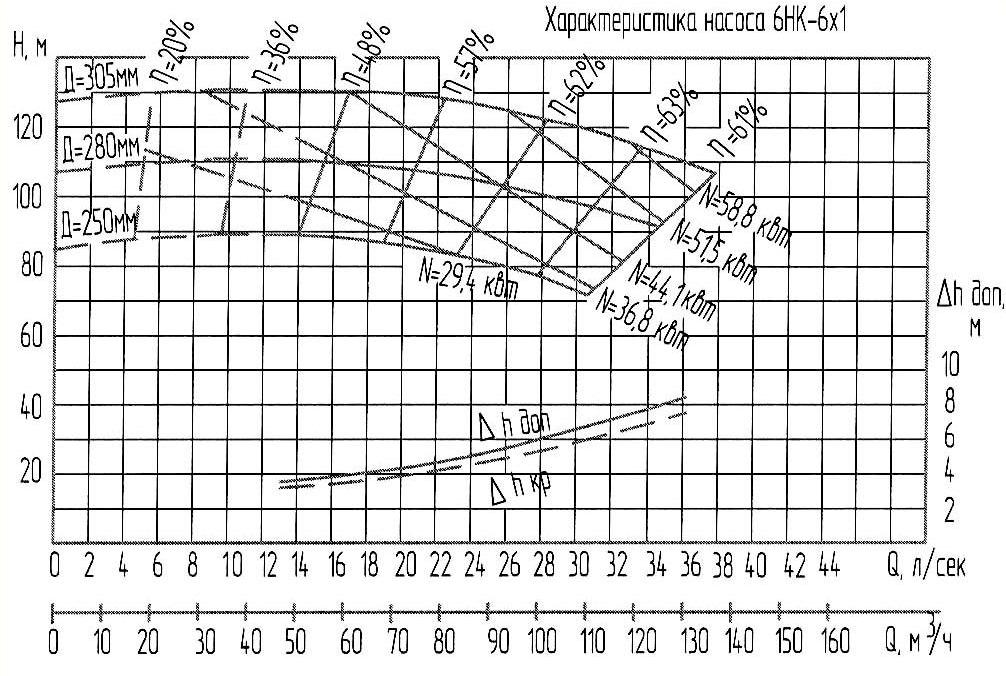

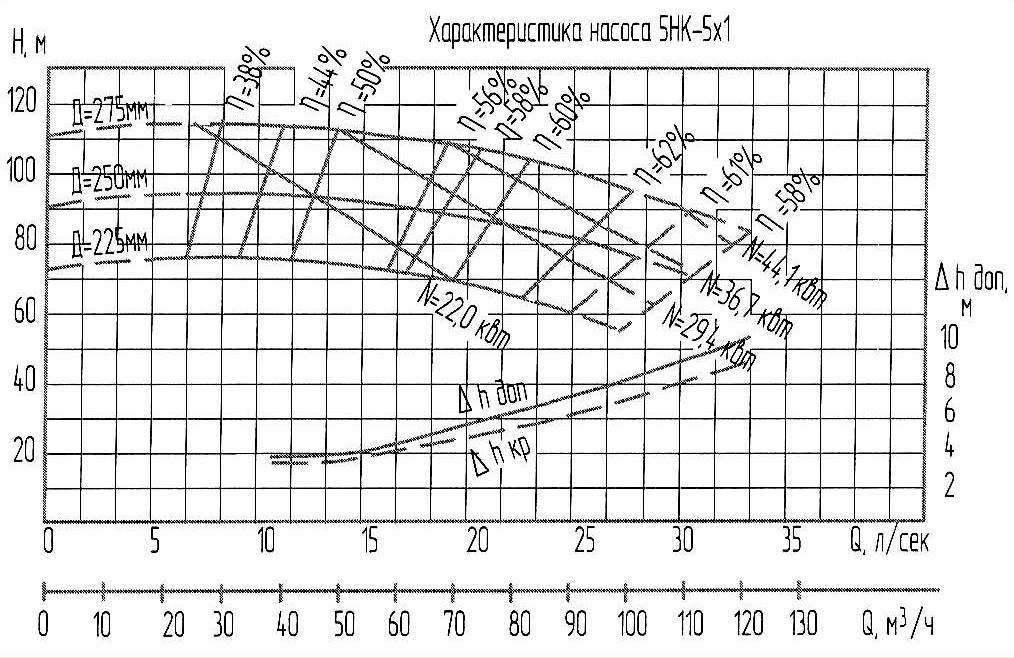

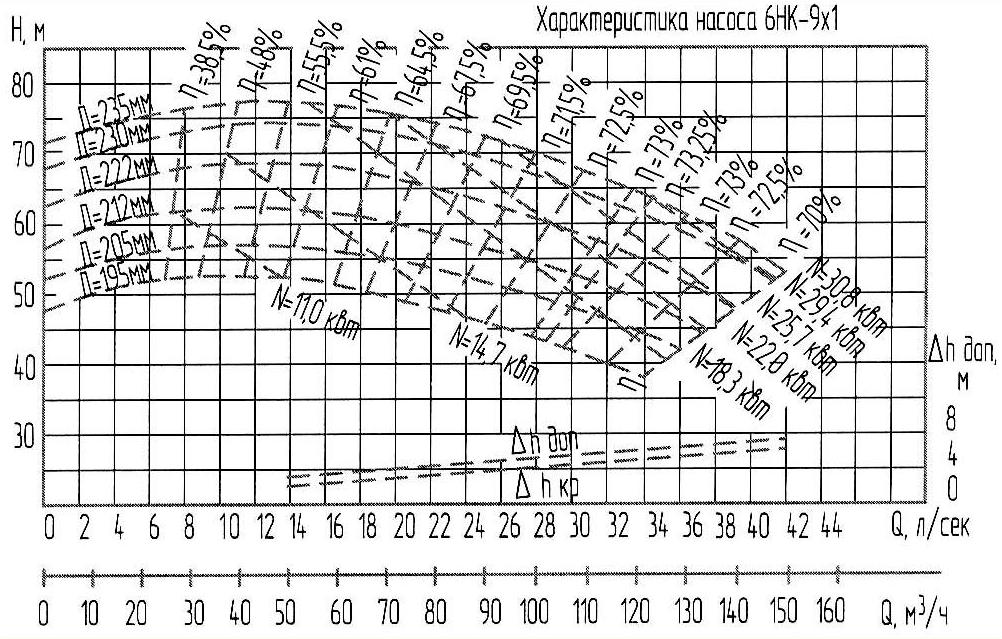

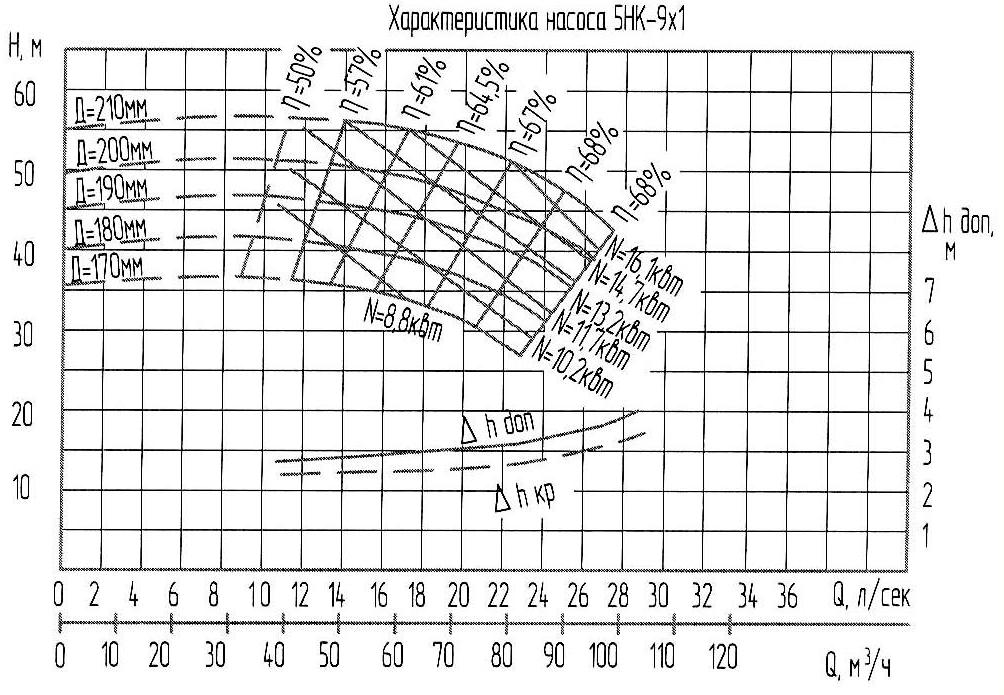

Таблица №2
 |
 |
 |
 |
 |
|
