Технические характеристики насоса НМШГ 120-10-30/6

Шестеренный насос НМШГ 120-10-30/6Технические характеристики насоса шестеренного НМШГ 120-10-30/6.
Назначение электроагрегата: перекачка не содержащих абразивных примесей, легкозастывающих, со смазывающей способностью жидкостей (парафин, мазут, нефть, битумные эмульсии, битум, дегти).

В электронасосном агрегате шестеренный насос НМШГ 120-10-30/6 комплектуется электроприводом, в качестве которого используется 3-х фазный электродвигатель.
Тип привода для шестеренного насоса - асинхронный электродвигатель с короткозамкнутым ротором.
При эксплуатации электронасоса во взрывоопасных условиях в него устанавливают взрывозащищенный электродвигатель.

Условное обозначение насоса
НМШГ 120-10-30/6 У3, где
- НМШГ120/10: типоразмер шестеренного насоса;
- 30: подача насоса в агрегате, м³/час;
- 6: давление на выходе, кгс/см²;
- 5: исполнение по электродвигателю;
- У: климатическое исполнение;
- 3: категория размещения.

Электроподключение НМШГ 120-10-30/6
- ток: переменный;
- напряжение: 220/380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики шестеренных насосов НМШГ 120-10-30/6.

Таблица 1. Технические характеристики шестеренных насосов
Марка Подача
м³/ч
Давление
кг/см²
Двигатель
квт
Двигатель
об/мин
Масса
насос/агрегата
кг
НМШГ 120-10-30/6Б 30 6 11 415 130/300

Потребляемая насосом мощность 10 квт.
Максимальное допустимое давление на входе 2,5 кгс/см².
КПД - 50%. Патрубки НМШГ 120-10-30/6 фланцевые - Ду-80, Ру-6.
Допускаемая вакуумметрическая высота всасывания не менее 5 м.
Уровень звука на расстоянии 1м от контура агрегата 92 дБА.
Внешняя утечка через торцовое уплотнение не должна превышать 0,01 л/час, через сальниковое 0,06 л/час.
Давление в обогреваемой камере насоса не выше 1,25 кгс/см² (1,125 МПа).

Насос НМШГ 120-10-30/6 должен комплектоваться только сертифицированным электродвигателем и должен отвечать требованиям ГОСТ 12.2.007.0-75.

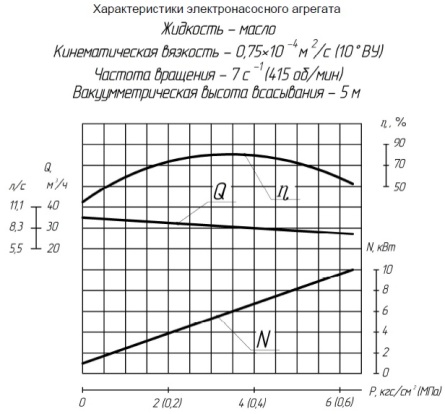

Рис. 1. Рабочие характеристики насоса (2900 об/мин).

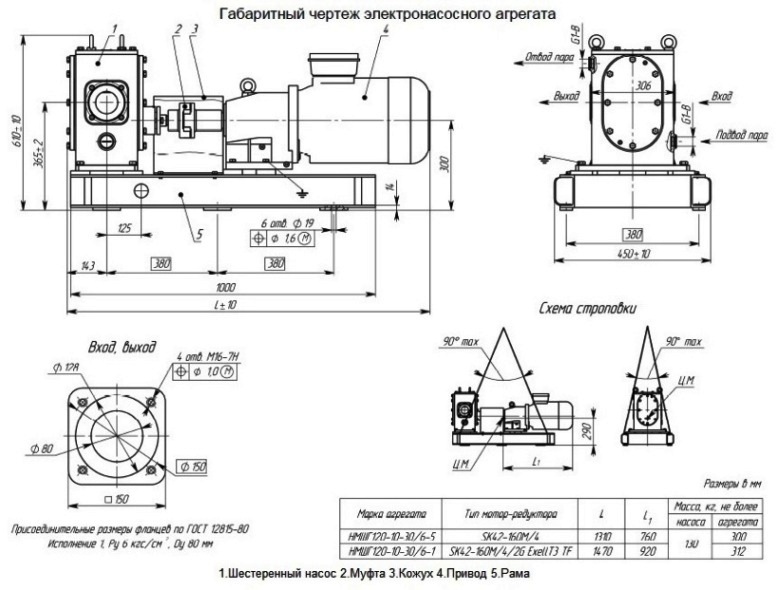

Рис. 2. Габаритный чертеж шестеренного электроагрегата.


Рис.1 Рабочие характеристики НМШГ 120-10-30/6

Рис.2 Габаритный чертеж насосного агрегата НМШГ 120-10-30/6-5
