Характеристики насоса НМШГ 8-25-1.7/2.5 Б-ТВ3-Р3
Параметры и технические характеристики - шестеренный насос НМШГ 8-25-1.7/2.5 Б-ТВ3-Р3
.
Объемный шестеренный насос НМШГ 8-25-1.7/2.5 Б-ТВ3-Р3
перекачивает легкозастывающие продукты нефтепереработки (битум, рубакс, пек), со смазывающей способностью.
Привод электроагрегата модификации НМШГ 8-25-1.7/2.5 Б-ТВ3-Р3
- электродвигатель вариатор регулируемый мощностью 1,5 квт.
В электронасосный агрегат НМШГ 8-25-1.7/2.5 Б-ТВ3-Р3
может встраиваться частотный преобразователь переменного тока Е2-8300-002Н.
Рис.1. Напорная характеристика насосного агрегата.
Рис. 2. Габаритный чертеж насоса.
Рис. 3. Габаритный чертеж электроагрегата.
Технические характеристики насоса
| Показатели | насос НМШГ 8-25-1.7/2.5 Б-ТВ3-Р3 |
| Подача, м³/ч (л/с) | 1,7 (0,48) |
| Давление на выходе, МПа (кгс/см²) | 0,25 (2,5) |
| Подпор, м | 0,5...6 |
| Частота вращения, C-1 (об/мин) | 1,17…6,7 (70-400) |
| Давление пара в камере обогрева насоса, МПа (кгс/см²), до | 0,13 (1,3) |
| КПД насоса в агрегате, % | 18 |
| Мощность двигателя в агрегате, квт | 1,5 |
| Внешняя утечка, м³/ч (л/c), не более | 0.6x10-4 (0,167) |
| Масса насоса, кг | 26.5 |
| Масса агрегата, кг | 80 |

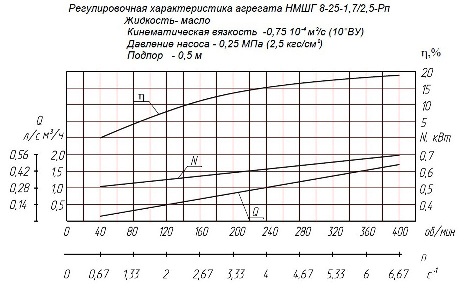

Рис 1.
Напорные характеристики НМШГ 8-25-1.7/2.5 Б-ТВ3-Р3
Напорные характеристики НМШГ 8-25-1.7/2.5 Б-ТВ3-Р3

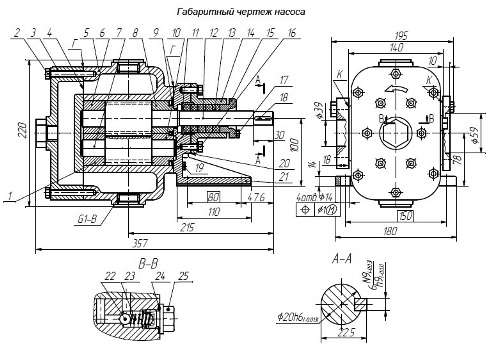

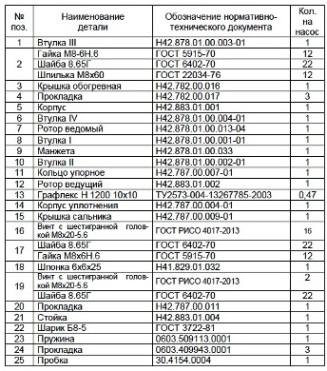

Рис. 2
Габаритный чертеж насоса НМШГ 8-25-1.7/2.5 Б-ТВ3-Р3
Габаритный чертеж насоса НМШГ 8-25-1.7/2.5 Б-ТВ3-Р3

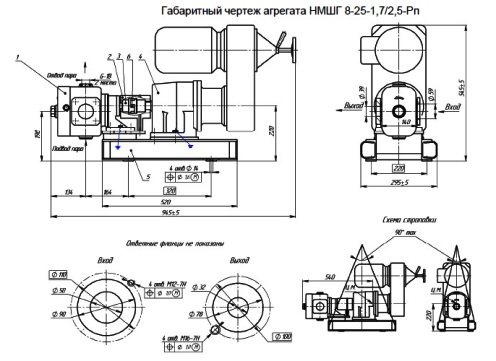

Рис.3
Габаритный чертеж агрегата НМШГ 8-25-1.7/2.5 Б-ТВ3-Р3
Габаритный чертеж агрегата НМШГ 8-25-1.7/2.5 Б-ТВ3-Р3
