Характеристики насоса Ш 3.2-25-1.6/16К
Параметры и технические характеристики - шестеренный насос Ш 3.2-25-1.6/16К.
Объемные шестеренные насосы Ш 3.2-25 (в зависимости от модификации) перекачивают магнитные лаки, краски продукты нефтепереработки (масло, мазут, нефть).
Привод насосного агрегата Ш 3.2-25-1.6/16К - электродвигатель взрывобезопасного исполнения мощностью 1,5 квт и 2,2 квт.
В электронасос Ш 3.2-25 может встраиваться частотный преобразователь переменного тока.
| Показатель | насос Ш 3.2-25-1.6/16К |
| Подача, м³/ч (л/с) | 1,6 (0,44) |
| Давление на выходе, МПа (кгс/см2) | 1,6 16) |
| Допускаемая вакуумметрическая высота всасывания, м | 5 |
| Частота вращения, C-1 (об/мин) | 15,5 (930) |
| Давление полного перепуска, МПа (кгс/см²), до | 2,4 (24) |
| К.п.д. в агрегате, %, не менее | 60 |
| Мощность в агрегате, квт | 1,5; 2,2 |
| Масса насоса, кг | 17,5 |
| Масса агрегата, кг | 72 |

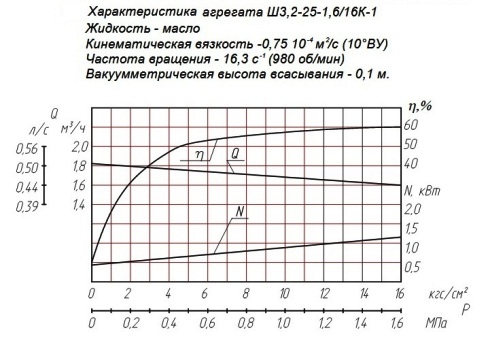

Напорные характеристики Ш 3.2-25-1.6/16К

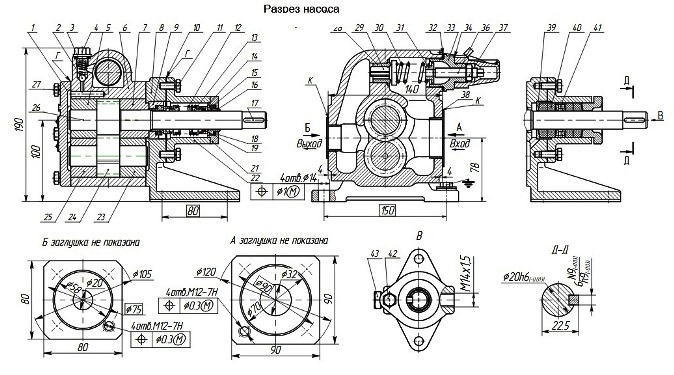

Габаритный чертеж - насос Ш3.2-25

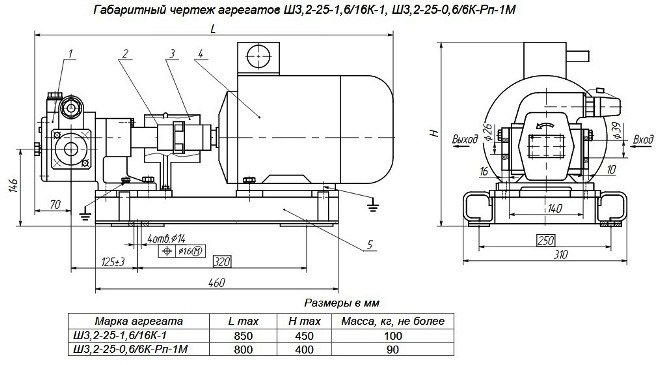

Чертеж агрегата Ш 3.2-25 и присоединительные размеры
Климатическое исполнение Ш 3.2-25-1.6/16К: У, категории размещения 2(3); Т, категория размещения 2.
