Насос НПК 160-20

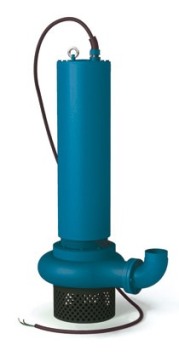

Насос НПК 160-20 Насос НПК 160-20 - погружной передвижной (мобильный) канализационный электронасос со встроенным электродвигателем.
По конструкции - одноступенчатый моноблочный центробежный насос со спиральным отводом.

Насос НПК 160-20 используется для перекачивания промышленных, бытовых сточных вод, стоков с фекальными массами и других загрязненных жидкостей, содержащих абразивные и неабразивные вещества.
В таблице №1 приведены показатели и параметры сточных вод, которые перекачивает погружной фекальный насос данной модификации.

Показатели и параметры перекачиваемых сред
Таблица №1
Показатели промышленных и бытовых стоков Ед.изм. Параметры
для НПК 160-20
- температура, не выше °С 45
- водородный показатель, диапазон pH 6...8
- плотность стоков, не более кг/м³ 1100
- объемная концентрация частиц абразивного типа, до % 10
- размер частиц абразивного типа, максимально мм 5
- плотность механических абразивных частиц, до кг/м³ 2500

Фекальные насосы моноблочные модификации НПК 160-20 не должны эксплуатироваться во взрыво-и пожароопасных помещениях и условиях.

Конструктивное устройство
Привод канализационных насосов НПК 160-20 обеспечивают асинхронные герметизированные встроенные электродвигатели.
В составе насоса:
- вертикальный одноступенчатый моноблочный центробежный насос со спиральным отводом;
- герметизированный с короткозамкнутым ротором трехфазный асинхронный электродвигатель мощностью 21,0 квт (3000 об/мин).
Режим, при котором работает фекально-погружной насос НПК 160-20, продолжительный S1 по ГОСТ 183-74.

В качестве материалов проточной части используется чугун СЧ-20.
Электронасос НПК 160-20 оснащен герметизирующим узлом для защиты внутренней полости двигателя от проникновения перекачиваемой жидкости.
В состав узла входят - два торцовых уплотнения, разделительная камера с изоляционным маслом, резиновая армированная манжета. Количество масла в разделительной камере 0,5 л.

Ротор насоса вращается в двух шарикоподшипниках. Рабочее колесо крепится консольно. Излив насоса нижний.
Масса электронасоса в сборе не более 420 кг. КПД насоса - 50%.

Насос НПК 160-20 погружается в перекачиваемую среду насосной частью вертикально вниз. Погружение частичное или полное. Максимальная глубина погружения 15 м. Минимальная глубина погружения - 0,9 м.

Насосы используются как аварийное средство для откачивания сточных вод в канализационных системах разной мощности.

Климатическое исполнение фекального электронасоса НПК 160-20 - У (ГОСТ 14150-69).
