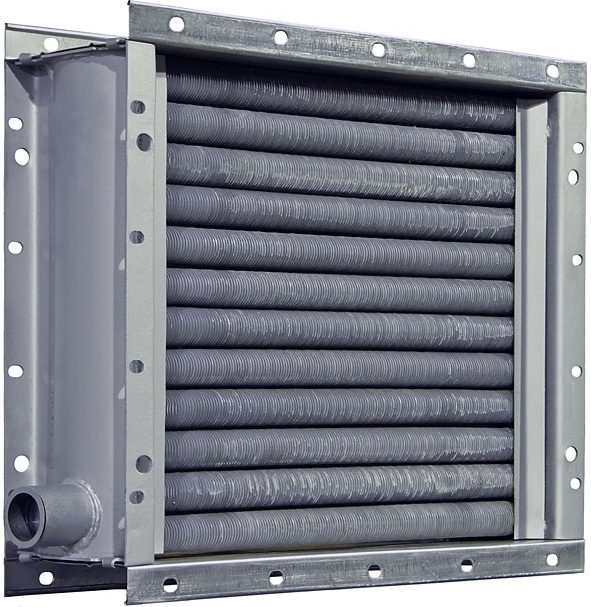

Воздухонагреватель ВНВ, ВНП

Водяной воздухонагреватель ВНВ используется для нагрева воздуха в системах вентиляции, воздушного отопления и кондиционирования, а также применяется на предприятиях металлургической и горнодобывающей промышленности для проветривания горных выработок.
Требования к нагреваемому воздуху: запыленность не более 0,5 мг/м³, предельно допустимое содержание химически агрессивных веществ соответствует ГОСТ 12.1.005-88, не содержатся липкие вещества, волокнистые материалы.
Конструктивно водяной воздухонагреватель ВНВ выполняется из углеродистой стали с алюминием, имеет биметаллическое спирально-накатное алюминиевое оребрение теплоотдающих элементов.
Теплоноситель - горячая (перегретая) вода, температурой на входе не более 180°C и давлением не более 1,2 МПа. Исполнение - многоходовое.
Эксплуатируется водяной воздухонагреватель ВНВ при температуре наружного воздуха не ниже минус 45°С, в условиях умеренного (у) и холодного климата (ХЛ), категория размещения 3.

Паровые воздухонагреватели ВНП нагревают воздух в системах воздушного отопления, вентиляции, кондиционирования. Может использоваться в металлургической и горнодобывающей промышленности для проветривания горных выработок.
Теплоносителем является сухой насыщенный (перегретый) пар температурой на входе до 180°C, давлением не выше 1,2 МПа.
Теплоотдающие элементы парового нагревателя ВНП выполнены из стальной трубы со спирально-накатным алюминиевым оребрением. Исполнение - одноходовое.
Эксплуатируется паровой нагреватель ВНП в условиях умеренного (у) и холодного климата (ХЛ), категория размещения 3.

Устройство, принцип работы
Водяной воздухонагреватель ВНВ и паровой нагреватель ВНП состоят из теплоотдающих элементов, крышек, съемных боковых щитков и трубных решеток.
Размеры присоединительных отверстий нагревателей ВНП, ВНВ - 12х16 мм, шаг расположения - 125 мм.
Указанные параметры позволяют устанавливать паровые и водяные воздухонагреватели ВНВ по высоте или по длине в какой-либо агрегат (например, кондиционер).
Теплоотдающий элемент водяного воздухонагревателя ВНВ и парового нагревателя ВНП изготовлен из стальной трубы диаметром 22х1,5мм и алюминиевого накатного оребрения с наружным диаметром 41 мм. Шаг между ребрами равен 3мм.

Для технологических нужд и по заявкам потребителей, в паровой нагреватель ВНП и водяной воздухонагреватель ВНВ, могут устанавливаться теплоотдающие элементы из стальной трубы различной толщины.
